一、技術名稱：

熱管/蒸氣壓縮復合制冷技術

二、技術所屬領域及適用范圍：

通信、IT、金融等行業以及各部委、科研院所等所轄的通信基站、局站、通信機房、數據機房及其它全年或全年絕大部分時間需要制冷的建筑空間。

三、與該技術相關的能耗及碳排放現狀

通信基站及數據中心的總電耗占通信網絡用電的90%左右。其中，通信基站主設備約占其總電耗的50%，空調系統占43%;數據中心主設備約占其總電耗的40%，空調系統占50%。目前，我國空調市場平均COP不超過3。而日本國內的空調器的能效比一般都在4.0-5.0左右。目前應用該技術可實現節能量2萬tce/a，CO2減排約5萬t/a。

四、技術內容

1.技術原理

根據室內外溫度和室內負荷情況，熱管/制冷復合型空調機組自動選擇運行制冷模式或熱管模式，在保證室內降溫要求的前提下達到節能運行的目標。

(1)熱管模式

當室外溫度降到足夠低時，機組的熱管支路開啟，制冷支路關閉，蒸發器和冷凝器構成熱管自然循環回路，機組進入熱管節能模式運行。熱管模式下，由于壓縮機不運行，輸入功率減少一大半。同時室外溫度越低，機組調小室內外風機轉速也可滿足降溫要求，從而使得風機的能耗進一步降低。

(2)制冷模式

當室內負荷較大，熱管模式無法達到足夠的降溫效果時，機組將切換至常規的制冷模式，此時壓縮機驅動電機將消耗大量的電能，同時蒸發器和冷凝器的風扇全速運轉，所以制冷模式輸入功率相對較大，能耗較高。

2.關鍵技術

在同一設備載體上實現分離式熱管技術與蒸氣壓縮式制冷技術的復合，最大限度地利用室外自然冷源。

3.工藝流程

機組具備兩種循環模式，當三通閥連通壓縮機支路時，壓縮機、冷凝器、儲液器、節流裝置、蒸發器和氣液分離器構成壓縮制冷循環，當三通閥連通熱管支路時，蒸發器，冷凝器，儲液器和液體管電磁閥構成熱管自然循環。工藝流程見圖1和圖2。

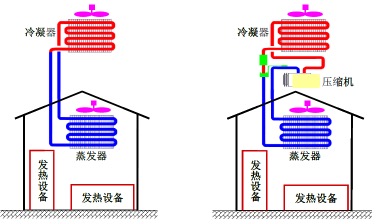

圖1技術原理圖

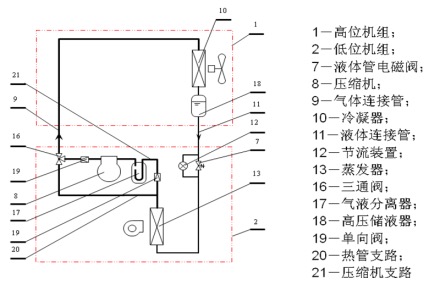

圖2熱管/制冷復合型空調機組簡圖

五、主要技術指標

主要技術參數：

1.熱管模式滿足”室內溫度滿足15℃以上，室內外溫差10℃”的條件時，COP可達5.8以上;

2.熱管模式滿足”室內溫度滿足15℃以上，室內外溫差20℃”的條件時，COP可達11.4以上;

3.制冷模式COP超過2.8以上，即使在夏季也約有20%左右的節能率;

4.充分利用自然冷源，全年節能率超過35%。

與替代的主流技術對比：

目前，我國空調市場平均COP水平較低，不超過3。歐洲的能效標準，空調能效水平分為A、B、C、D、E、F、G共7個級別。其中A級最高，能效比 為3.2以上;D級居中，介于2.8-2.6之間;E級以下屬于低能效空調。而在日 本國內的空調器的能效比現在一般都在4.0-5.0左右。

六、技術鑒定、獲獎情況及應用現狀

2009年我國三家通信運營企業電力消耗為289億kWh，能耗總量折合為440.7萬tce，與其他高新產業相比，能耗相當可觀。在夏季室外溫度較高時，熱管/蒸氣壓縮制冷復合空調機組全天基本運行于制冷模式;在秋、冬季室內外溫差加大的情況下，熱管/蒸氣壓縮制冷復合空調機組較多時間運行于熱管模式，與傳統空調相比較，全年實際節能率在40%以上。 在北京地區使用時，對于全年存在過渡季及冬季的北方地區，熱管/蒸氣壓縮制冷復合空調機組均有適用性。

七、典型應用案例

應用單位：新華通訊社機關事務管理局

技術提供單位：中節能(北京)空調節能科技有限公司

節能改造情況：

新華社發行中心UPS機房位于大樓地下一層，機房?jī)?nèi)共配置3臺空調，一臺海爾5HP空調(已壞)，一臺格力5HP空調，一臺大金3HP機房專用空調及一臺制冷量為4kW的中央空調風機盤管;風機盤管僅在夏季的白天開啟。送風采用直吹自由回風的形式?？照{(diào)室外機安裝于UPS室外B1層的大廳內。

改造前，以大金3HP空調、一臺5HP格力空調以及白天有風機盤管工作的狀態，在設定溫度20℃的情況下，室內溫度能保持22℃。原空調系統全年能耗為56239.2kWh，折合22.72tce/a。

建設規模：

該項目對新華社發行中心UPS機房、電力二科配電室機房、配電中心機房三個機房分別實施改造，總改造機房面積537m2。

主要技改內容：

綜合考慮節能效益和用戶需求，項目共配置2臺型號為DYRG125-60的熱管/蒸氣壓縮制冷復合空調機組，總制冷量達到24kW，一用一備，最大限度提高機房安全性。同時，由于改造空間限制，拆除了兩臺5HP空調，僅保留3HP大金機房專用空調以作節能效果對比。

改造后，2臺熱管/蒸氣壓縮制冷復合空調機組全年運行能耗為38244.7kWh，折合15.45tce/a。

全年節能量為：17994.5kWh，折合7.27tce/a。

全年節能率為：32%

節能技改總投資為235016元，建設期5個月，全年實際節能量22863.2 kWh，節能效益為22863.2元/年，靜態投資回收期8年。

八、推廣前景及節能減排潛力

通訊、IT、金融等行業的通信設備、數據中心、通信基站等每年需消耗大量電能用于制冷。熱管/蒸氣壓縮制冷復合空調機組滿足了機房制冷的需求，同時兼具節能功效，與傳統空調相比較，全年實際節能率在35%以上，具有較高推廣價值。預計未來五年，需投資25億元，年均節能能力為30萬tce，年減排能力79萬tCO2。
