2014年已然悄悄走過，小狼有幸經過了特高壓首檢的洗禮，感覺自己萌萌噠，哦不!是牛牛噠……經過現場的實踐與工作之余的學習，今天小狼隆重推出十萬個冷知識特高壓專場：掃盲!你所不知道的特高壓主變調壓方式!

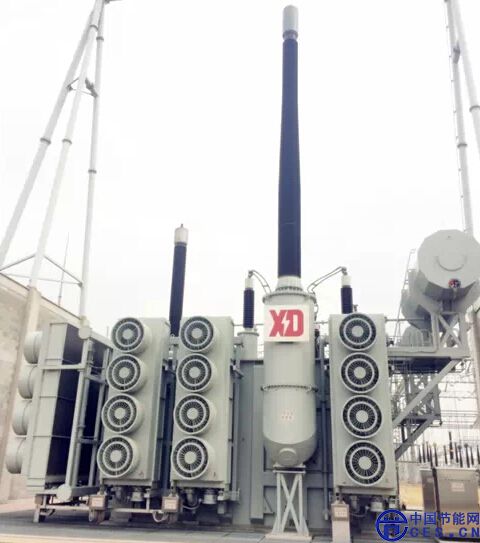

廢話不多說!小狼直接上圖，讓各位沒機會見到特高壓主變的大大們來瞅瞅1000kV特高壓變壓器的真身!這是西安西電產的1000kV變壓器!
只看正面照還不過癮吧，那再上個全方位立體圖?!~這可是咱國網公司山東電力設備廠生產的1000kV特高壓百萬千瓦級交流變壓器哦!

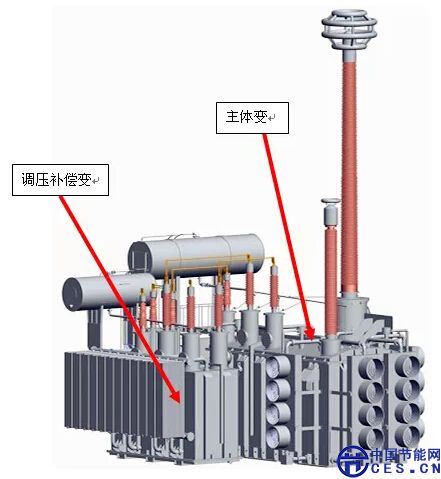

從上面這圖能看到，1000kV變壓器是一臺大變壓的和一臺小變壓器連起來組成的(有2個油枕看到?jīng)])。那個大變壓器用專業術語稱呼就是——“主體變”，里面裝著高、中、低壓的線圈和鐵心;那個小變壓器叫“調壓補償變”，因?yàn)樗锩孢€裝著兩個變壓器結構，分別是調壓變和補償變!

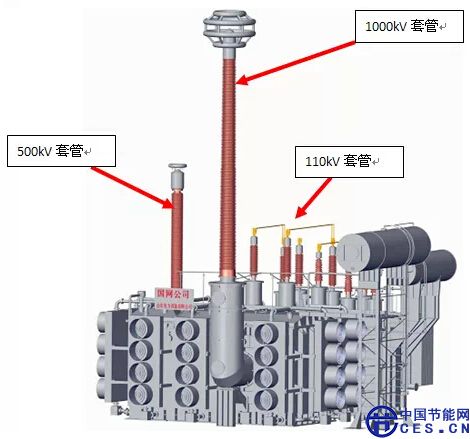

主體變壓器套管包括：
1000kV高壓套管1只，端子編號A
500kV中壓套管1只，端子編號Am
126kV中性點套管1只，端子編號X1
145kV低壓套管2只， 端子編號a1、x1
調壓補償變壓器套管包括：
126kV中性點套管3只，端子編號X2、X3、X
145kV低壓套管3只，端子編號a、x、x2

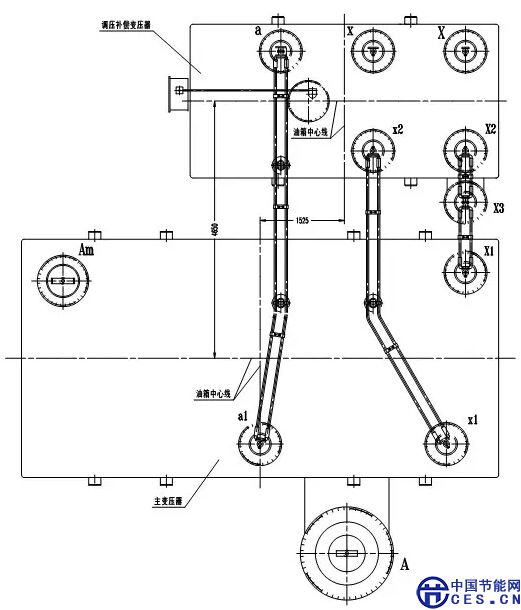

高壓引出端子A、中壓引出端子Am、中性點引出端子X、低壓引出端子a、x;其余六個端子a1、x1、x2、X1 、X2、X3用于主調間的聯接。
外觀看完了，小狼帶大家瞅瞅里面長啥樣?

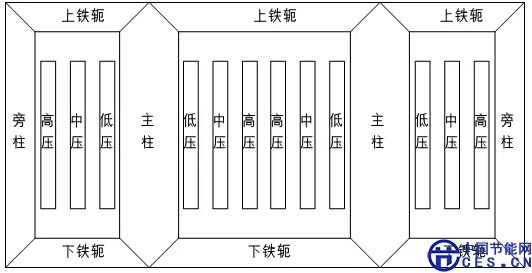

上面這圖是主體變的鐵心結構采用單相四柱式結構，兩主柱套有繞組。兩柱的高、中、低壓繞組都是并聯運行。PS：西安西電和山東電力設備產的1000kV變壓器主體變結構是一樣一樣的，都是上面這種三框四柱型嘀!接著再上調補變的鐵心結構吧，這里要特別說明下西安西電的調補變的鐵心都采用的是三柱式結構，中間心柱上套繞組。調壓變壓器用于中壓的調壓，由調壓繞組和調壓勵磁繞組組成;補償變壓器用于補償?shù)蛪簜?cè)電壓，由補償繞組和補償勵磁繞組組成。

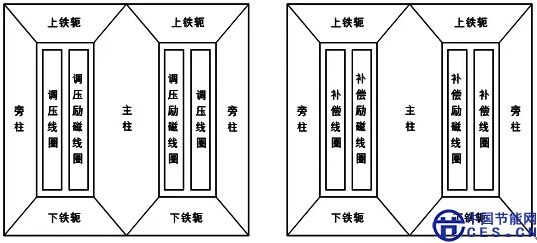

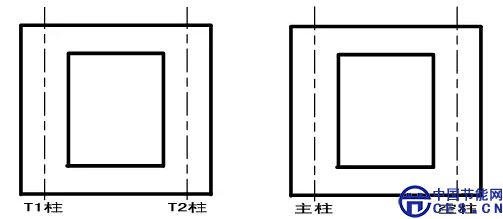

而山東電力設備的調補變的鐵心結構則和西安西電的不同：它的調壓變鐵心采用的是兩柱并聯結構，口字型鐵心，兩柱均套線圈;而補償變鐵心也是兩柱結構，口字型鐵心，但僅有一柱套線圈，另一柱空著。見下圖
終于——鐵心結構介紹完了啦，哈哈!～那么我們趕快進入正題看看繞組接線吧!哦，還有一點忘記交待啦-1000kV變壓器是中性點調壓的，而不是像比它“小”的變壓器是中壓側調壓，磁通不變，只要在中壓側增減線圈圈數就完成調壓了，完全不影響其他繞組的輸出電壓。閑話少說上圖吧!等等，再插一句，兩個廠的鐵心結構雖小有不同，但接線原理一致啦，且聽下面詳述......

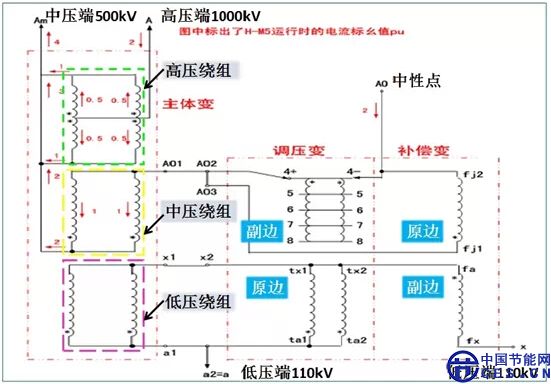

首先介紹下這幅圖的接線情況吧!～上圖左側紅色大框圖是主體變里面的繞組接線，右側紅色大框圖分別是調壓變和補償變的繞組接線。左側大紅框里面的綠色虛框看到?jīng)]?～是高壓繞組，下面黃色虛框是中壓繞組，再下面的紫色的是低壓繞組啦!然后主體變低壓繞組首端(a1)與調壓變中調壓勵磁繞組(即調壓變框圖中藍色注釋里寫的“原邊”)首端連接后共同接至低壓;主體變低壓繞組末端(x1)與補償變補償繞組始端(x2)串聯;補償繞組(即補償變的“副邊”)尾部引至低壓x。主體變中壓繞組末端(A01)與調壓繞組始端(A02)及補償變補償勵磁繞組始端(A03)聯接，調壓繞組末端與補償勵磁繞組末端共同引至中性點A0。
說完接線方式，我們接著說說具體的調壓過程吧!～先講升壓過程，設調壓時高壓端電壓保持不變，檔位是在額定檔的。高壓側電勢大小是高壓繞組、中壓繞組和調壓繞組三部分電勢之和，此時，三個電勢方向相同。由于調壓時由于正向串聯調壓繞組，使調壓繞組正向分壓，在保持高壓端輸出電壓不變的情況下，會導致高壓繞組、中壓繞組、低壓繞組的電勢均變小(由鐵心結構決定的，它們都穿心于同一鐵心柱，在同一磁場作用下，磁通一起變化)。而中壓端的輸出電壓等于高壓端電壓減去高壓繞組電勢，由于高壓繞組電勢減小了，那么中壓端的輸出電壓就升高了，從而達到了升壓的目的。但還沒完啊!～調壓時，低壓繞組電勢也變小了啊!沒關系，低壓側還正向串著補償繞組呢，因?yàn)檠a(bǔ)償勵磁繞組電勢的大小方向與調壓繞組相同，在調壓繞組正向分壓時，補償繞組電勢也隨之增加，從而補償由于電壓繞組電勢減小而導致低壓側輸出電壓的變化，最終實現低壓側的補償功能。
反正也都講了，就再接著羅嗦兩句…講講降壓的過程吧!～同樣設高壓側電壓大小不變，分接頭位于額定檔位，由于反向串聯調壓繞組，調壓繞組反向分壓，使得高壓繞組、中壓繞組和低壓繞組三個電勢均增大，而高壓繞組電勢的增加就使得中壓側輸出電壓減小了，從而實現了中壓側電壓調低的目的。同時調壓繞組反向分壓使補償勵磁繞組電勢反向增加，那么補償繞組電勢也隨之反向增加，從而補償由于低壓繞組電勢增加而導致的電壓側電壓變化，從而實現低壓側的補償功能。
