企業生產過程中，使用燃煤鍋爐是必不可少的一環。但是在這個過程中，產生的沸點以上的熱水、大量高溫高壓蒸汽、燃煤后溫度約120℃的煙氣，就成了處理的難題。為了實現低碳節能增產保質的目的，天澤集團將生產過程中的余熱充分利用起來，不僅可以通過汽輪機進行發電，還能用來烘干型煤，甚至可以把熱量轉化為“冷量”，用于制冷工藝。
案例1、煤氣化廠：通過汽輪機轉化進行發電
style="text-align: center;">

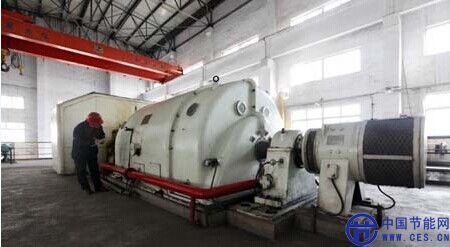

背壓式汽輪機發電機組將余熱轉化為電能。
為了降低造氣鍋爐余散蒸汽的溫度和壓力，大量使用調溫調壓水曾是化工廠的一大“法寶”。但現在的天澤集團煤氣化廠，已經找不到調溫調壓水的蹤跡，該廠將鍋爐產生的余熱，通過背壓式汽輪機進行轉化，一部分轉化為電能，一部分轉化為企業可使用的低壓蒸汽，這樣不僅可以為企業帶來一定的經濟效益，還大大降低了合成氨的生產能耗。
“項目建設前，我們在滿負荷生產條件下，造氣鍋爐產生的出口蒸汽，壓力一般在3.63兆帕左右，溫度基本保持在400℃以上。”天澤集團煤氣化廠熱動力車間工藝主任杜林虎介紹，余熱發電機組是企業氨醇聯產裝置中節能降耗的關鍵一環，以前，企業生產過程中產生的高溫高壓蒸汽需要噴水降壓后才能重新利用，不僅增加生產成本，更重要的是造成了大量的浪費。而在2009年項目建成后，不僅可以通過機組轉化為電能，而且在轉化之后幾乎沒有損耗。
在天澤集團煤氣化廠余熱發電控制室，記者看到這套背壓式汽輪機發電機組占地不大，僅有數百平米。一側是多排錯落有致的銀白色鐵皮包裹的一人環抱粗細的管道，中間有一臺類似手扶拖拉機形狀的機器，每日的發電量已經高達15萬度(千瓦時)。“我們的余熱發電系統經過檢測以后，還順利并入了國家電網運行。”杜林虎說，不算節約的能源，以每度電0.42元計算，余熱發電每天就可以“賺”六萬三千元錢。
“同時，高溫高壓蒸汽經過余熱發電以后，還可以再次循環利用。”杜林虎指著大屏幕詳細地向記者介紹，這里收集的造氣鍋爐的蒸汽壓力在3.43兆帕，溫度為435℃。經主蒸汽管道后分為兩路，一路經電動主汽閥，調節汽閥后進入背壓式汽輪機，在汽輪機內部蒸汽膨脹做功，蒸汽部分熱能轉換為機械能，經發電機轉換為電能輸出到電網，而從汽輪機后排出的壓力為0.4兆帕的排汽經電動排汽閥后，又會送回造氣車間，再次利用。另一路蒸汽經過處理后，并入汽輪機背壓排汽閥后管道，作為汽輪機故障停用后的備用氣源，以滿足造氣工段的用汽要求。
那么，余熱發電是否會提高企業的管理成本呢?杜林虎笑著告訴記者，負責余熱發電系統管理的工人，是三班倒工作制，“每個班組只需要兩個人，總共分派了4個班組，8個人就完全夠用。”
據了解，天澤集團所屬化肥生產企業每年的煤炭、電力、水等資源消耗占了企業生產成本的“大頭”，因此，低碳節能減排是企業增加效益至關重要的一項工作。目前，天澤集團已經先后在下屬煤氣化廠、永豐公司分別實施了12MW、6MW余熱回收發電節能項目，實現了廢物回收利用、能量梯級利用。
還有一本更劃算的賬是綠色生態賬，余熱發電是利用了企業生產過程中的余散蒸汽，發電過程遠比燃煤電廠清潔環保。天澤集團相關負責人介紹，分別于2008年和2009年在煤氣化廠和永豐公司建設的12MW、6MW兩套余熱余壓發電裝置，預計2014年集團公司可完成發電量6440萬度，相當于節約標煤22540噸，可減少二氧化碳排放量64400噸。其中：煤氣化廠完成發電量4090萬度，永豐公司完成發電量2350萬度。煤氣化廠按年產合成氨51.4萬噸計，相當于噸氨電耗可降低79.6度;永豐公司按年產合成氨39萬噸計，相當于噸氨電耗可降低60.2度。
“目前我們正在建設該廠二期工程，完工后，二期工程余熱也會用來發電，屆時，發電量還將有所提高。”天澤集團項目建設部工藝部副部長楊利兵說。
案例2、化工廠：余熱助力烘干優質型煤
#FormatImgID_1#
將鍋爐煙氣用于型煤的烘干，既降低了生產成本，又減少了二氧化碳等氣體的排放。
眾所周知，生產型煤一般需要經過配煤、粉碎、混煤、添加粘合劑等過程，其中，在晾曬時，隨著水分的蒸發，煤棒硬度逐漸變大，才能成為硬度較大、形狀規則的優質型煤。為了保證生產效率，許多企業都使用燃煤加熱烘干的方式，使煤棒成型。但是，這不僅增加了企業生產成本，更增加了二氧化碳等氣體的排放。而天澤集團化工廠則將燃煤鍋爐余散的煙氣徹底利用起來，進行型煤的烘干。
12月24日11時許，在天澤集團化工廠區南端，記者看到一根百余米長的一人多高的管道架在眼前，管道呈“7”字型，一頭連著鍋爐，一頭連著型煤烘干爐。“這個裝置雖然很簡單，但很有效。”天澤集團化工廠書記秦末榮說，一般來說，生產型煤烘干時，都是專門修建熱風爐，利用燃煤做成熱風，由鼓風機再送到烘干爐中，使煤棒成型，燃煤消耗很高。
秦末榮給記者算了一筆賬，使用燃煤烘干型煤時，烘干一噸型煤一般需要花費10元錢左右，該廠年產型煤10萬噸，平均每天型煤產量約為273噸，那么，每天僅烘干型煤就需花費約2730元。按照煤炭500元每噸的市場價來計算，每天需消耗煤炭5噸左右。“不光增加燃煤的消耗和企業成本，更不符合國家低碳節能減排的宗旨”。
同時，鍋爐的煙氣排放也成了一大難題。“鍋爐的排煙溫度一般在120℃左右，之前，一直都是經過噴淋降溫再進行處理后，才能排放。”秦末榮說，2011年，該廠建設鍋爐煙氣烘干型煤裝置以后，將鍋爐煙氣用于型煤的烘干，鍋爐煙氣烘干型煤后，溫度從120℃可以降至70℃左右，型煤也無需再使用燃煤進行烘干，在減低企業生產成本的同時，降低了二氧化碳等氣體的排放，可謂一舉雙得。
案例3、化工廠：利用余熱的熱量制冷
#FormatImgID_2# 設備巡檢員正在查看溴化鋰制冷機組的參數顯示屏。
化工企業生產過程中，燃燒鍋爐不僅有大量高溫高壓的蒸汽，還有溫度高達120℃左右的熱水。同時，生產合成氨時有效降低壓縮機內的溫度，那么就可以提高打氣量，進而增加合成氨產量。如果利用120℃的熱水的熱量，制做溫度更低的冷水，那么，余熱浪費和制冷來源這兩個問題就迎刃而解了，這就是溴化鋰余熱回收制冷技術。
12月24日上午，記者來到天澤集團化工廠溴化鋰制冷廠房時，化工廠設備巡檢員劉志遠正在查看溴化鋰制冷機組的參數顯示屏。在兩巴掌大的顯示屏上，記者看到有14個各項參數指標，其中熱水進口溫度是124.9℃，熱水出口溫度是89.9℃;冷水進口溫度是15.3℃，冷水出口溫度是9.1℃，“熱水進口處，就是我們引來的鍋爐熱水，冷水出口處的冷水，最終用途是用來降低壓縮機溫度的。”
“溴化鋰制冷的原理，并不是把熱水從120℃左右降至10℃以下，而是利用熱量進行制冷的過程。”天澤集團化工廠書記秦末榮告訴記者，“具體原理且不談，最重要的是制成的冷水會用在壓縮機的一段進口，降低壓縮機內的溫度。”
據秦末榮介紹，制作合成氨過程中，壓縮機在打氣時，根據熱脹冷縮的原理，壓縮機內溫度高時，打氣量就少，合成氨產量自然不高。通過溴化鋰制冷降低壓縮機內的溫度，自然就可以提高打氣量，進而提高合成氨的產量，“冬天，壓縮機內溫度不高，還不太明顯，但是，到了夏天，壓縮機內溫度甚至可能高達40℃左右，這時，效果就很明顯了。”
“溴化鋰制冷降低壓縮機進口溫度節能項目是今年5月6日才建成的，投資只有300多萬元。”秦末榮說，別看投資小，但是，投入運行后，壓縮機夏季進口半水煤氣溫度竟由40℃降低到20℃以下，噸氨節約用電10度左右，平均每天可多生產合成氨20噸左右，而且，“溴化鋰機組用電量還不到10千瓦，消耗很小。”
另外，溴化鋰機組投入運行后，壓縮機一級進口平均壓力由38KPa降至32KPa，造氣羅茨機出口壓力由40KPa降至33KPa，并且還停開了一臺400KW的羅茨機，在有效提高打氣量的同時，還進一步降低了電耗，增加了合成氨產量。“在化肥生產企業中，裝置基本相同，質量也不相上下，在這種情況下，比拼的是成本，誰的能耗低、成本低，誰的競爭實力就更強。”秦末榮說。
>
