LED背光液晶電視因其節能、時尚和更好的視頻效果而受到消費者的青睞，已成為在售的主流平板電視。然而，由于LED液晶電視在短時間內爆發的原因，使得該技術并不成熟，市場的增長與技術的改進正在同步進行，特別是LED背光控制技術，現在仍沒有一統天下的方案，芯片廠商、電視機廠商都在努力使出自己的殺手锏，方案之間的差異非常大。同樣都是LED背光的液晶電視，當采用了更好的動態背光技術時能耗能下降50%以上，而圖像也能達到更高的動態與靜態對比度。
從目前主流的液晶電視芯片廠商如MTK、MStar、Trident(NXP)、卓然等來看，還沒有集成高效動態背光技術的SoC出現，即使有也僅是集成了基本的背光控制功能。所以，目前現行的中高端LED液晶產品中均是主芯片配一塊獨立的LED背光控制芯片，而這塊獨立的背光控制芯片多數是在FPGA平臺上搭建的，由于各家的設計不同，所實現的效果也相差甚遠。
上海易維視科技有限公司常務副總經理龔晶指出：“動態背光控制技術，尤其是局部背光控制技術，在功耗、對比度和圖像質量之間存在協調的矛盾，需要優秀的背光控制算法才能解決?，F(xiàn)有的大部分背光控制方案不能有效解決動態背光面臨的難題。”他對目前市場上的幾種背光技術進行了分析，指出目前市場上的背光技術方案存在的主要問題有：1)只調整背光，不補償圖像，從而導致顯示的圖像質量很差，場景暗；其次，因為不補償圖像，不能大幅降低背光亮度，節能和改善對比度的程度有限。2)側重于簡單的全局背光控制，不做局部背光控制，導致LED液晶電視性能改進有限。3)調整背光同時補償圖像，但產生許多圖像贗像，如丟失細節、過亮閃爍、亮度不均勻等。不過，總體上來說，第三種方案節能與對比度優于上述兩種情況。
“針對目前的現狀，易維視公司研發的動態背光液晶顯示控制方案就是努力要解決上述問題，達到大幅降低功耗、改進對比度和無圖像贗像的動態背光控制目標。”龔晶說道。雖然成立不到一年，但是該公司的主要技術負責人來自著名電視芯片廠商，擁有在視頻處理方面的諸多專利技術。目前公司在視頻方面擁有的專利技術包括背光控制、運動估計和運動補償、視頻信號的二維轉三維、圖像的超解析等。
易維視公司的控制芯片基于Xilinx的Spartan-6 LX16平臺，采用了專有的基于內容的局部背光檢測算法，可有效避免動態背光控制導致的圖像質量問題比如細節丟失、幀間閃爍、光暈等。據他表示，該方案的最大靜態對比度≥1,000,000:1，動態對比度≥10,000,000:1，可實現平均功耗/最大亮度功耗≤30-40%，也就是大幅降低LED液晶屏功耗60-70%。“根據我們的評測，使用易維視公司的動態背光液晶顯示控制芯片，55吋液晶屏在330cd/m2的條件下，使用一般電影節目源，可將背光平均功耗降低到78瓦以下，滿足美國最新的能源之星5.0標準。”龔晶稱。該方案支持分區數目可達3000個，能滿足LED液晶屏現在與未來發展的需求。相比一些競爭對手方案的分區數目有幾十倍到上百倍提升。此外，由于采用性價比優良的Spartan-6 LX16，他們可以將背光控制芯片的批量生產成本控制在10美元以下。
易維視公司的控制芯片基于Xilinx的Spartan-6 LX16平臺，采用了專有的基于內容的局部背光檢測算法，可有效避免動態背光控制導致的圖像質量問題比如細節丟失、幀間閃爍、光暈等。據他表示，該方案的最大靜態對比度≥1,000,000:1，動態對比度≥10,000,000:1，可實現平均功耗/最大亮度功耗≤30-40%，也就是大幅降低LED液晶屏功耗60-70%。“根據我們的評測，使用易維視公司的動態背光液晶顯示控制芯片，55吋液晶屏在330cd/m2的條件下，使用一般電影節目源，可將背光平均功耗降低到78瓦以下，滿足美國最新的能源之星5.0標準。”龔晶稱。該方案支持分區數目可達3000個，能滿足LED液晶屏現在與未來發展的需求。相比一些競爭對手方案的分區數目有幾十倍到上百倍提升。此外，由于采用性價比優良的Spartan-6 LX16，他們可以將背光控制芯片的批量生產成本控制在10美元以下。
去年哥本哈根會議后，世界各國都確定了低碳經濟的綠色發展道路，對于電視機節能減排的重視也到了前所未有的程度。2009年，美國環保局(EPA)出臺了新版4.0和5.0版電視機能源之星能效規范。其中4.0版要求已于今年5月1日生效，5.0版要求在2012年5月1日生效。按照此標準的要求，液晶電視的能耗兩年內必須降低60%以上，如按標準55英寸的LED液晶電視，其平均能耗要從260W降到108W 。而我國的《平板電視能效限定值及能效等級》標準也將在今年正式出臺，“屆時，20%左右的平板電視將被淘汰，符合標準的產品將得到財政補貼。因此，作為液晶電視的關鍵技術的背光顯示控制技術將向著更加節能、圖像質量效果更佳的方向發展。”龔晶指出。

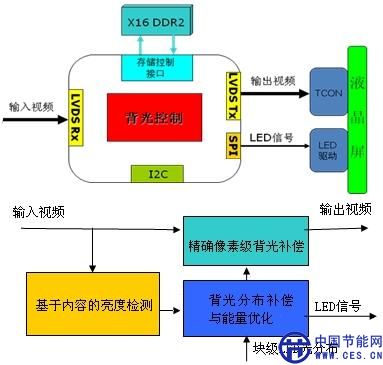

易維視公司的動態背光液晶顯示控制芯片的技術方案流程圖：
