自動水龍頭可安裝用于家庭，亦可用于公共場合、病房等防止交叉感染的場合。當手靠近本文介紹的光電式自動水龍頭，水龍頭就會自動流出水，當洗手完畢時，該水龍頭自動停止流水。非常方便。





　　電路原理

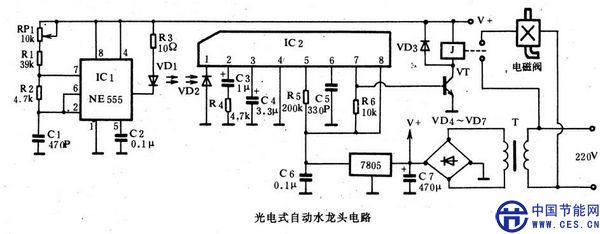

　　電路見下圖，ICl組成振蕩頻率為40kHz的脈沖振蕩器，驅動紅外發光二極管VDl發出調制紅外光。IC2是一片專用紅外接收放大器，內含前置放大、濾波、積分檢波、整形并為紅外接收二極管提供偏壓，其中心頻率由R5決定，R5=200kΩ時，中心接收頻率為40kHz。當VD2接收到VDl發射的40kHz紅外調制光時，IC2第⑦腳變?yōu)榈碗娖?，三極管VT截止，繼電器J釋放，電磁閥不動作，水龍頭關閉，此為一般狀態。





　　當有人洗手時，擋住了VDl發往VD2的紅外光線，IC2第⑦腳由低變高，VT導通，繼電器了吸合帶動電磁閥動作，水自動流出。洗手完畢，人手離開，VDl復又照射VD2，電路又恢復到一般狀態。





　　元器件選擇與制作





　　附圖中IC2采用CX20106A，VDl、VD2可采用通用的紅外對管，VD3～VD7采用1N4001。該電路調試比較簡單，只需調RPl使ICl振蕩頻率為40kHz即可。IC2是一高增益級，要用鐵皮加以屏蔽。





　　電路圖見下頁
