摘要：我司600MW機組是目前國內首臺600MW超臨界燃煤雙抽供熱機組，調試期間曾出現諸如#2機組中壓供熱150t/h時，中壓供熱管路沿線壓損高達1.2MPa，導致汽輪機左側中調門開度為50%，再熱壓力須憋壓達4.3MPa，中調門節流損失大大增加，同時電負荷下線限制在450MW，這既影響機組安全運行，又嚴重導致機組經濟性下降。為改善情況，公司對中壓網系統實施了技術改造。

0引言

企業要發展必須要技術創新，技術創新涉及到方方面面，作為專業技術人員，首先，必須提高自己分析、判斷及處理問題的能力，然后，要深入現場，取得第一首資料，為問題的解決奠定堅實的基礎。本文就是從供熱管道壓損較大這一細節入手，結合現場管道布置實際情況，對管線壓損進行分段計算，最終通過技術改造達到了預期效果。

1我司中壓供熱調試現狀

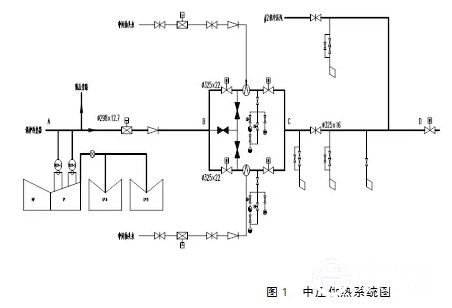

我司#2機組中壓供熱150t/h時，機組熱再供熱出口至熱用戶壓縮機進口沿線壓損1.2MPa，其中我司范圍內壓損0.70MPa，導致左側中調門開度為50%，再熱壓力須憋壓達4.3MPa，中調門節流損失增加，同時電負荷下線限制在450MW;同時，中壓減溫器內部減溫水通流不足，使得二次蒸汽溫度達不到廠家的要求;以上問題既影響機組安全運行，又嚴重導致機組經濟性下降。具體見圖1：

2中壓供熱管線壓損偏大原因分析

2.1現場情況

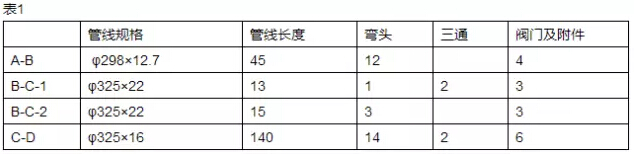

2.1.1從汽機中調門前熱再管道上接出單根φ298×12.7中壓蒸汽管道分兩支φ325×22管道經兩并聯減溫減壓器后，變徑為單根φ325×16管道，詳見系統圖。管線長度與附件如下表1所示：

2.1.2沖管時：

2.1.2.1在流量Q1=130t/h時，管線系統中節點壓力PA=4.204MPa、PB=3.86MPa、Pc=3.842MPa、Pd=3.647MPa。

2.1.2.2在流量Q1=150t/h時，管線系統中節點壓力PA=4.3MPa、PB=3.80MPa、Pc=3.840MPa、Pd=3.60MPa。

2.1.2.3以上顯示管線壓降集中A-B段，C-D段。

2.2管路核算、分析

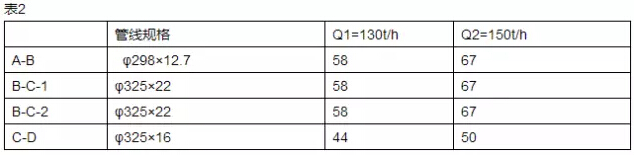

2.2.1根據原設計，本管段設計最大流量150t/h。經計算，流量達到130~150t/h時，流速詳見表2。雖然管道流速在設計推薦流速范圍內(減溫減壓前蒸汽管道流速60~90m/s，減溫減壓后蒸汽管道流速35~60m/s)，但管線流量達到較大值后，直管段摩擦阻力損失較大。

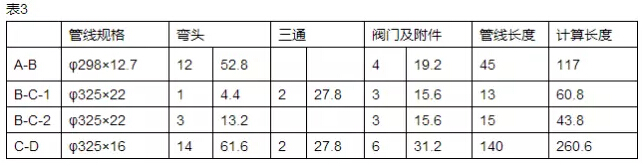

2.2.2部分管道φ298×12.7，彎頭等管件較多，局部阻力較大。管線當量長度詳見表3。

2.3現場中壓管件彎頭未采用煨彎彎頭(4D)，增加了局部阻力。

3中壓供熱管網改造方案

3.1更換低旁進口至中壓減溫器前φ298×12.7P91材質管道、彎頭、三通、快關閥、

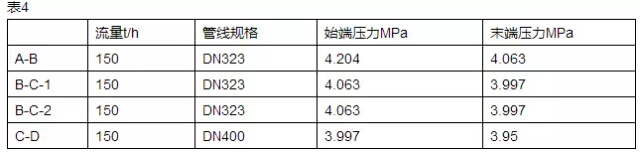

逆止閥，通徑由DN273增至DN323，見表4;

3.2汽機廠房A排外面管道由DN300改為DN400，20G材質改為12CrMoV管線閥門、流量計、補償器、支吊架等附件更換，見表4;

3.3中壓熱網改造后沿線管段壓損理論計算，見表4。

3.4管道保溫按標準給予更換;

3.5設備、管道土建施工及支吊架等重新校核;

3.6原有管道彎頭均為1.5D熱壓彎頭，管件局部阻力較大，可以考慮拆除原管線彎頭，采用4D煨彎彎頭，減少管件局部阻力，降低壓損;

3.7中壓減溫器(材質為P91)殼體上現場鉆孔φ32mm，并加裝自制的減溫水噴嘴。

4改造后調試情況

4.1改造前后情況對比

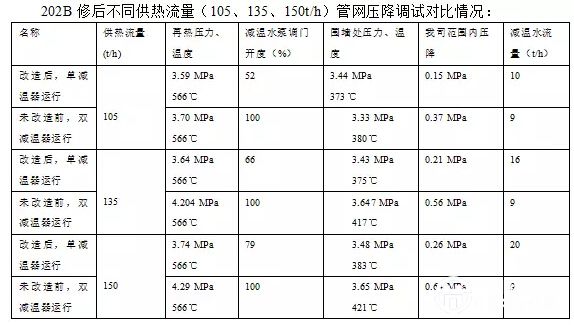

202B修后不同供熱流量(105、135、150t/h)管網壓降調試對比情況：

注：1)流量105t/h時，改造后管網壓降比未改造之前減少0.37-0.15=0.22MPa;

2)流量135t/h時，改造后管網壓降比未改造之前減少0.56-0.21=0.35MPa;

3)流量150t/h時，改造后管網壓降比未改造之前減少0.64-0.26=0.38MPa。

4.2調試結論

#2機中壓熱網改造后，我司范圍內中壓管網壓降下降明顯，并隨著供熱流量的增加其下降趨勢越發明顯，基本達到“#1機中壓熱網技術改造可行性報告”的壓降要求。

5改造后安全、經濟性分析

5.1改造后，中壓供熱流量150t/h時，我司范圍內壓損下降約0.38MPa，考慮到熱用戶管道改造壓損下降0.25MPa,整個管線壓損共下降約0.65MPa，那么，再熱壓力在3.65MPa時就能滿足150t/h流量要求，同時，電負荷在500MW時，中調門就不需要憋壓，360MW負荷時中壓供熱更加安全可靠。

5.2改造費用約為420萬元，按機組平均電負荷470MW條件、供熱量150t/h、再熱壓力按3.8MPa計算，其機組熱耗為7531KJ/KW.h，而再熱壓力按4.3MPa計算，其機組熱耗為7594KJ/KW.h，顯然熱耗減少63KJ/KW.h，對應的供電煤耗下降了2.6g標煤/kw.h,按機組平均負荷470MW、年運營小時7200計算，節約標煤470000×2.6×7200×10-6=8800噸折合人民幣8800t×1000元/t=880萬元，大半年就能收回成本，而且機組安全可靠性得到很大提高。

6結束語

大型汽輪機供熱機組既能降低機組發電煤耗，同時，也能為企業帶來可觀經濟效益，因此，越來越適合時代潮流，但大機組供熱還不成熟，會出現很多意想不到的問題，需要我們技術人員去認真思考，找出問題根源并加以解決，使得供熱機組安全、可靠運行。
