人類的生存離不開光源照明，在19世紀愛迪生發明電燈之前，人類實現照明的方式很簡單，即直接借助各種火源的直射光，例如蠟燭、油燈等。這些經過漫長的歲月已被塵封在歷史的博物館里。隨著人類的進步，進入20實際后工業革命爆發，以愛迪生發明的白熾燈作為主流的照明設備產品進入人類照明時代。
然而隨著人類社會的不斷進步，在白熾燈出現后，電力照明設備又經歷了熒光燈、高強氣體放電和LED光源三個階段。
在這三大光源里面，LED光源出現的最晚，而隨著半導體技術的發展以及全球節能環保的需求，各國政府尤其中國政府對LED照明產業的大力補助。中國大陸從LED上游的磊晶到中游的LED顆粒封裝，再到下游的LED照明應用產業發展突飛猛進，各種規模照明公司可謂百花齊放。目前的LED無論是晶片磊晶，顆粒封裝還是照明應用，大家都在打價格戰。LED照明產品也逐漸從商業照明、戶外照明發展到室內照明，慢慢走近民用照明。LED產品也因其節能環保、高壽命等優勢以及成品的價格下降被廣大消費者所青睞。
LED照明產品正逐漸被廣大消費者接受，然而LED顆粒在實際應用到照明產品的過程相對于目前熒光燈產品還不是很成熟。在實際生產中還會遇到一些問題。例如光斑、色差，暗區、透光率、PC罩拉紋等等。其中光斑、暗區這些主要與機構設計有關， LED顆粒在線路板上的排布也會有很大影響。而LED色容差也是困擾LED照明廠的主要問題。
目前LED顆粒封裝企業對于LED顆粒的分光分色主要以ANSI標準為主，國產顆粒還可以配合下游照明廠去做IEC分bin，而一些國際大廠基本不會配合國內客戶需求。但目前IEC也推出新規格，國標中也對LED筒燈、球泡等作出要求，有的SDCM作出明確要求，然而ANSI與IEC的中心坐標值的X/Y有差別，所以目前按照ANSI分光分色的顆粒無法滿足國標要求。因國標和歐規在今年9月份會正式執行。所以對于LED應用照明廠來講， LED顆粒封裝廠無法立即將規格切到IEC標準(因各家公司的機差原因)，要生產出符合國標的產品確實很難。當然這也不是完全沒有可能，目前比較實用的一個方式就是LED顆粒在實際貼片生產中按照一定比例去混bin生產。如下圖1所示為國內某封裝廠按照ANSI標準劃分的3000K色溫(四邊形)和國標標準的麥克亞當橢圓的差異。其中只有B色塊和D色塊與IEC的色容差橢圓交集較多，分別約占3/4和1/2，而A色塊和C色塊與橢圓的交集非常小。

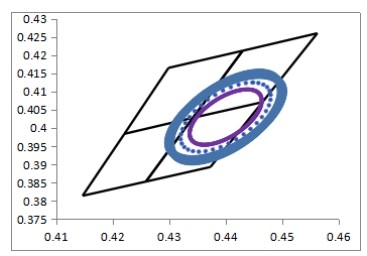

圖1

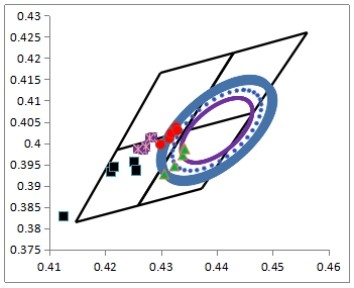

圖2
以上圖2為該封裝廠出貨到照明廠的個A、B、C、D四個色溫bin的實際打靶圖(因各廠的機差，實際封裝張的A、B、C、D bin到照明廠后的坐標會偏移)，這樣如果SMT直接領料作業則整燈的色容差SDCM肯定大于7，所以需要進行混bin生產。經過實驗按照一定比例混bin會達到SDCM<7的效果。

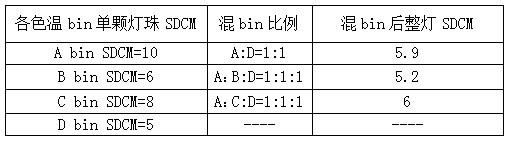

從混bin測試結果看，將A、B、D三個bin以1：1：1混bin效果最佳，其次為A、Dbin混合，最后為A、C、Dbin混合。
所以綜上分析，照明廠在即便無法完全要求燈珠廠提供SDCM<7的材料，通過在實際生產時的一定混bin組合也是可以達到成品SDCM<7的效果的，這種混bin甚至可以考慮不同色溫的色溫bin之間按比例混bin以達到SDCM要求，但要注意肉眼是否有色差，這個要實際生產中去把控。
目前要求所有供應商立即切換成符合國標的SDCM要求幾乎不太可能，而且大部分顆粒封裝廠的產品不只是銷給做內銷的照明客戶或者是銷往歐洲的照明客戶，他們很大一部還是會銷往北美客戶，而迫于庫存的壓力燈珠廠也不太愿意去做國標和ANSI兩套系統。所以在這種尷尬的局面下，混bin生產無疑是最好的方式。
