摘要：對我國煙氣脫硫有關的政策、標準、技術規范等進行了梳理,總結了影響我國煙氣脫硫工藝技術路線選擇的主要因素,包括排放標準、技術政策、總量指標、可靠性以及循環經濟的要求等,在分析我國主要脫硫技術工藝的應用現狀的基礎上,對有機胺脫硫、脫硫添加劑以及生物脫硫等新技術新工藝進行了展望。

1 我國近期煙氣脫硫的政策背景

二氧化硫是造成酸雨的主要原因,同時也是形成PM2.5的前體物質,是霧霾天氣的重要成因之一。2011年8月,國務院發布的《十二五節能減排綜合性工作方案》中明確提出了“十二五”二氧化硫在“十一五”末的基礎上減排8%約束性指標。2011年12月,國家“十二五”環境保護規劃公布,為達到減排8%的目標,二氧化硫排放量要由2010年的2267.8萬噸降低到2015年2086.4萬噸。與此同時,我國的煤炭消費量預計將由2010年的30億噸增長到2015年的38億噸左右。因此,二氧化硫減排任務十分艱巨。

火電廠是我國二氧化硫的主要污染源,需要嚴格加以控制。目前,我國執行世界上最嚴格的火電廠大氣污染物排放標準,《火電廠大氣污染物排放標準》( GB13223-2011)規定:新建燃煤電廠二氧化硫的排放限值為100mg/m3(高硫煤地區為200 mg/m3);現有電廠改造執行200mg/m3(高硫煤地區執行400 mg/m3);重點地區的燃煤電廠執行50mg/m3。新修訂的《鋼鐵燒結、球團工業大氣污染物排放標準》(GB28662-2012)規定:新建企業二氧化硫的排放限值為200mg/m3;重點地區的燃煤電廠執行180mg/m3。如此嚴格的排放標準的制修訂是我國二氧化硫排放基數大、環境容量有限的必然選擇。

目前,我國火電廠脫硫領域的主流工藝是濕式石灰石-石膏法,占市場份額的90%以上;鋼鐵行業燒結機脫硫則是以石灰石-石膏法、循環流化床法、氨法、密相干燥法為主。隨著我國大氣污染排放標準的日趨嚴厲及發展循環經濟的需要,我國煙氣脫硫工藝技術路線現有格局將逐步發生微妙變化,將呈現由石灰石-石膏法占據絕對主導地位向多種煙氣脫硫工藝技術路線共同發展的趨勢。大力發展?jié)M足更嚴格排放標準、具有更穩定高效的脫硫效率、脫硫副產物可資源化的煙氣脫硫工藝技術將成為大勢所趨。

2 煙氣脫硫相關技術政策及規范

國家環保部2010年環發23號文《燃煤電廠污染防治最佳可行技術指南(試行)》(HJ-BAT-001)及國家環保部2011年環發405號文《燃煤二氧化硫排放污染防治技術政策(修訂征求意見稿)》,鼓勵發展石灰石/石灰-石膏法、氨法、煙氣循環流化床法三種脫硫工藝。

煙氣脫硫工藝設計遵循的工程技術規范有:《火電廠煙氣脫硫工程技術規范石灰石/石灰-石膏法》(HJ/T179-2005),適用于400t/h(100MW)及以上鍋爐,脫硫效率不低于95%;《火電廠煙氣脫硫工程技術規范 氨法》(HJ2001-2010),適用于100MW及以上機組,脫硫效率不低于95%,氨逃逸濃度低于10 mg/m3,氨回收率不小于96.5%;《火電廠煙氣脫硫工程技術規范 海水法》(2013年2月征求意見稿),適用于單機容量300MW以上濱?；痣姀S,脫硫效率不低于95%;《火電廠煙氣脫硫工程技術規范 煙氣循環流化床法》(HJ/T178-2005),適用于65~1025t/h(15~300MW)鍋爐,脫硫效率不低于85%;以及《工業鍋爐及爐窯濕法煙氣脫硫工程技術規范》(HJ462-2009)。

3 影響煙氣脫硫工藝技術路線選擇的主要因素

煙氣脫硫工藝技術路線選擇涉及技術、經濟、總量減排、法律法規等多方面因素,應重點參考以下幾個方面:

(1)排放標準要求。滿足排放標準是基本要求。不論是已修訂實施的火電廠排放標準,還是新修訂發布的鋼鐵燒結球團工業排放標準,都是國家強制性標準,煙氣脫硫工藝必須滿足達標排放的要求。

(2)技術政策要求。滿足國家相關煙氣脫硫技術政策、工程技術規范等要求,是脫硫設施安全、穩定、高效運行的重要保證。

(3)總量控制和按排污量收費要求。我國目前對二氧化硫?qū)嵤┛偭靠刂?這要求脫硫設施有更高的脫硫效率。我國的排污收費原則是排污即收費,《排污費征收標準管理辦法》規定每排放一污染當量的二氧化硫征收0.6元。

(4)可靠性要求。國家環保部環辦[2010]91號文明確要求火電企業鉛封或取消煙氣旁路,以提高脫硫設施的利用率。這對脫硫裝置的運行可靠性提出了更高要求。沒有大型工程化的業績、沒有連續穩定運行可靠數據的脫硫工藝也難以得到市場認可。

(5)循環經濟要求。發展循環經濟將是我國今后長期的經濟發展之路。脫硫工藝的選擇應在去除二氧化硫的同時,盡量避免或減少產生二次污染,實現副產物資源化和綜合利用將是對脫硫工藝的更高要求和技術發展方向。大量產生固廢的脫硫工藝不符合循環經濟的要求,將在一定程度上受到制約。

總之,脫硫效率更高、運行更可靠、符合循環經濟要求的脫硫工藝技術才能全面滿足“十二五”新形勢要求。

4 我國主要脫硫工藝技術應用現狀

我國上世紀70年代中期就開始了控制二氧化硫排放的工藝技術研究,通過三十多年的自主研發與引進,國內已經投入工業運行的脫硫工藝技術多達幾十種。

脫硫工藝根據脫硫劑形態分為干法、半干法及濕法。干法和半干法具有投資省、占地面積少和耗水量少的特點,在中小型燃煤鍋爐領域占據一定的市場份額。但其脫硫效率通常不高于90%,因此,針對國家日趨嚴格的排放要求,其市場空間受到限制,只適用于較低的燃煤硫含量的條件。

濕法脫硫可以達到95%以上的脫硫效率,是目前世界上應用最為廣泛的脫硫技術。根據脫硫劑的性質,濕法可分為石灰石-石膏法、氨法、鎂法、海水法等。

截至2010年底,全國燃煤電廠煙氣脫硫機組容量達5.6億千瓦,煙氣脫硫機組占煤電機組的比例約為86%。目前,火電廠煙氣脫硫方法以石灰石—石膏法為主,在已投運的30萬千瓦及以上的煙氣脫硫機組中,石灰石—石膏法占92%,其余脫硫方法只占了約8%,具體比例見圖1。

4.1石灰石-石膏法

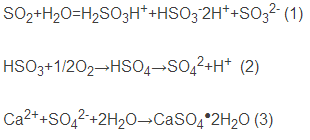

石灰石-石膏法主要利用送入吸收塔的吸收劑——石灰石漿液與煙氣接觸混合,煙氣中的二氧化硫與吸收劑漿液中的碳酸鈣以及鼓入的空氣中的氧氣發生化學反應,生成二水硫酸鈣即石膏。從原理上可以知道,該脫硫工藝的核心部分是脫硫反應塔。根據吸收塔的不同,石灰石煙氣濕法脫硫工藝主要可以分為以下四類:噴淋塔工藝,鼓泡塔工藝、液注塔工藝,填料塔工藝。脫除二氧化硫的全過程在吸收塔系統內完成,主要發生的化學反應如式(1)~(3)所示。濕式石灰石—石膏法脫硫雖然解決了大氣中的二氧化硫污染,但卻產生了大量的工業副產品—脫硫石膏,帶來了新的環境污染問題。2010年,我國燃煤電廠采用石灰石—石膏法產生的副產品脫硫石膏約5230萬噸。截止2010年底,燃煤電廠脫硫石膏仍有庫存近8000萬噸。

4.2氨法

氨是一種良好的堿性吸收劑,氨的堿性強于鈣基吸收劑。氨吸收二氧化硫是氣—液反應或氣—氣反應。反應速率快,脫硫效率高。將吸收液氧化并結晶可得到硫酸銨副產品。氨法脫硫是一種將二氧化硫資源化的符合循環經濟要求的脫硫技術,尤其適用于在燃用中高硫煤和有穩定氨源地區的燃煤發電鍋爐上應用。對于中高硫煤,氨法脫硫可以達到97-99%的脫硫效率。早在20世紀70年代以來,日本、意大利、德國、美國、加拿大等國先后開始研發和應用氨法脫硫技術,日本鋼管公司(NKK)在70年代中期已建成配用于200MW和300MW機組的兩套氨法脫硫裝置,美國通用環境公司(GE)于1990年開始建成了多個氨法煙氣脫硫裝置,其中威斯康辛州的Kenosha電廠的規模為500MW,加拿大辛德魯克電廠于2006年在燃用4%含硫量石油焦機組也采用了該項技術。我國目前已有五十多家企業,投運了近百套氨法脫硫裝置,分布于熱電聯產機組、電廠、鋼鐵燒結機等行業。還有40多家企業的氨法脫硫裝置在建設中。

4.3鎂法

鎂法是以氧化鎂作為原料,通過與水熟化后生成Mg(OH)2,再通往吸收塔內與SO2反應生成MgSO3或MgSO4。其該法脫硫效率較高,可達到97%以上,而且,由于鎂鹽溶解度較高,不容易造成設備結垢,系統運行穩定,因此,在日本、臺灣、東南亞得到了廣泛應用。氧化鎂法的副產品是硫酸鎂、亞硫酸鎂等,可以對其回收利用,符合循環經濟的理念,但在日本和臺灣建設的鎂法脫硫裝置中,大都采取拋棄法,運行成本較高。我國氧化鎂資源豐富,該工藝適合我國國情,且鎂法脫硫具有技術可靠、脫硫效率高、不結垢、廢水量少、投資少、運行費用低等優點,具有廣闊的應用前景。特別在中小型鍋爐煙氣脫硫上,具有經濟和技術優勢。

4.4海水法

天然海水中含有大量的可溶性鹽類,其主要成分是氯化鈉和硫酸鹽,此外,還有相當數量的OH—、CO32—、HCO3—等呈堿性的酸鹽類,它們使海水具有很強的酸堿緩沖及吸收能力。海水煙氣脫硫技術就是利用天然海水的這種特性,脫除煙氣中二氧化硫的一種濕式煙氣脫硫方法。海水煙氣脫硫技術作為一項成熟可靠的技術,在國際上已有近40年的成功應用業績,挪威、印度、西班牙、塞浦路斯、印度尼西亞、委內瑞拉和瑞典等國家均有工業裝置投入運行。我國上世紀90年代末,福建后石電廠600MW機組、深圳媽灣電廠300MW機組引進海水煙氣脫硫技術并投入運行后,鑒于其系統簡單、維護方便、不需添加脫硫劑等優點而越來越受到濱海電廠的青睞。目前,我國已有十多個電廠海水脫硫裝置投入運行或在建。海水煙氣脫硫技術適宜于我國東、南部沿海地區及脫硫后海水排放海域擴散條件良好,燃用含硫量小于1%的煤種及300MW及以上新建燃煤發電鍋爐建設煙氣脫硫設施時選用。此外,海水脫硫后排放海水的水質指標,應滿足《海水水質標準》(GB3097-1997)的要求。

5 新技術新工藝展望

5.1有機胺脫硫

有機胺法是在化工行業脫除硫化氫的工藝上發展起來的,在有色金屬、化工、電力等工業領域中得以運用,可處理的煙氣范圍廣,系統脫硫效率可達到99%以上,處理煙氣二氧化硫含量在0.08%~14%的范圍內波動,副產物為98%的濃硫酸,是重要的化工原料,用途廣泛,符合循環經濟的理念。目前,我國第一套工業化有機胺脫硫工程正在貴州福泉電廠(2*660MW級機組)建設中,預計2013年內投產,總投資近8億元。該工藝工藝流程長,需配套下游硫酸裝置,一次投資較大。其經濟性和運行可靠性待工程投產后檢驗。有機胺脫硫適合于高硫煤及電廠附近有較大硫酸需求的場合。

化學平衡和再生的之間的關系是有機胺脫硫的精華所在。有機胺脫硫工藝主要由煙氣凈化、吸收工序、解吸工序和后續硫酸裝置等組成。

5.2脫硫添加劑

濕法脫硫是當今世界上最主要的煙氣脫硫技術,向濕法脫硫系統中加入脫硫添加劑能夠提高脫硫效率、提高吸收劑的利用率以及降低系統的投資和運行費用。對于石灰石——石膏法,在脫硫吸收液中加入添加劑,可以有效促進石灰石的溶解,提高石灰石活性成分利用率,強化氣液相傳質效果,從而提高脫硫效率[11-16]。添加劑分為無機添加劑和有機添加劑,對于濕法脫硫系統,與無機添加劑相比,有機添加劑不但能夠提高脫硫效率和吸收劑利用率,而且可以防止脫硫系統的結垢和腐蝕。

研究發現:酸性介于碳酸和亞硫酸之間的有機酸類或者有機酸鹽類都能提高脫硫效率和脫硫劑的利用率,并且能起到緩沖pH值的作用。目前商業化脫硫添加劑的主要成分為:能起緩沖pH值作用的己二酸、能夠加強氧化作用的氧化物、促進石灰石溶解和SO2吸收的表面活性劑以及改性劑等。

德國黑爾環境工程公司,在吸收劑石灰石漿液中加入少量甲酸(HCOOH),效果很好。脫硫反應中間生成物不是難溶的CaSO3而是易溶的Ca(HSO3)2,避免了一般石灰石/石灰一石膏法操作不當時出現CaSO3結垢和堵塞現象,石灰石的溶解度增加80～1000倍,可使液氣比減少25%～75%。

5.3生物脫硫

化石燃料中70%的硫是以雜環化合物形式存在,包括苯并噻吩、二苯并噻吩及其他噻吩。生物脫硫能夠有效脫除化石燃料中的有機硫。生物脫硫的原理是利用煙氣中的二氧化硫通過吸收塔或水膜除塵器轉化為亞硫酸鹽、硫酸鹽;在厭氧環境及有外加碳源的條件下,硫酸鹽還原菌(SRB)將亞硫酸鹽、硫酸鹽還原成硫化物;然后再在有氧條件下,好氧微生物再將硫化物轉化為單質硫,實現二氧化硫的脫除。Walter Maria Julia De Fatima等人研究表明:與脫硫效率密切相關的因素有3個:

(1)微生物對碳?xì)浠衔锏囊栏角闆r

(2)物質的擴散

(3)輔助吸收機制

生物脫硫技術具有操作溫度和壓力低,投資較少,無廢料排出等優點,具有廣闊的應用前景。生物脫硫在我國已有成功工程應用案例,且技術發展很具有應用前景。生物脫硫的難點是要合理解決煙氣溫度較高和生物法脫硫常溫操作之間的矛盾,培育更適于煙氣脫硫的耐高溫的脫硫菌。

6 結論

近幾年來,隨著我國政策法規的頒布實施,我國進入了脫硫產業的快速發展期。隨著二氧化硫排放標準的收嚴,大力發展?jié)M足更嚴格排放標準、具有更穩定高效的脫硫效率、脫硫副產物可資源化的煙氣脫硫工藝技術將成為大勢所趨。

在脫硫技術的選擇上,要綜合考慮排放標準、技術政策、總量控制、排污收費、可靠性和循環經濟等各方面的要求。

我國現有的脫硫技術中以濕法為主,其中火電廠石灰石——石膏法的應用占90%以上。石灰石——石膏法的應用會產生大量的脫硫石膏,為從源頭上減少脫硫石膏的排放,應提倡脫硫技術的多樣化,如在沿海海域擴散條件良好的地區應優先發展海水法脫硫技術。

加強高效的脫硫技術尤其是適用于燃用中、高硫煤火電機組的脫硫技術的研發。近幾年來涌現出的脫硫新技術主要包括有機胺法脫硫、脫硫添加劑以及生物脫硫等。這些新技術新工藝對于提高脫硫效率、踐行循環經濟理念具有重大意義。
