針對上述形式要求，北京哈宜節能環?？萍奸_(kāi)發有限公司研發的電站燃煤鍋爐污染減排技術—低氮燃燒技術，采用立體分級低氮燃燒，在使用一般煤質的情況下，可減少氮氧化物排放35％～55％，達到國際先進水平，實現減排目標。

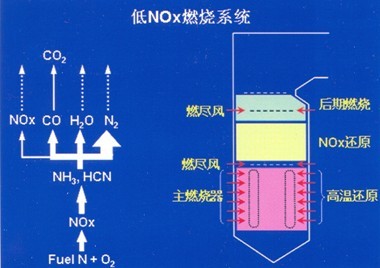

1、降低NOx排放量主要技術措施：
? 選取合適比例（不同煤種）的SOFA風率高位偏異布置，實現雙向分級燃燒；
? 濃淡燃燒技術，使燃燒器濃淡兩相化學當量比都處于低NOx區域；
? 降低主燃燒器區域峰值溫度；
通 過組織垂直與水平方向的空氣分級和水平方向的燃料分級立體化燃燒技術系統，是解決我國電站鍋爐節能減排的關鍵技術，尤其適合我國境內的煤質。這項技術對解 決我國燃煤電站鍋爐污染問題具有非常重大的意義。此技術系統在實現減排氮氧化物的同時，還具有提高燃燒效率、降低煙溫偏差、減輕（或防止）結渣和高溫腐蝕 等作用，具有極強的操作性和現實應用性。

（1）立體化燃燒技術（墻式切圓燃燒器）
廣泛的煤種適應性：褐煤、煙煤、貧煤、無煙煤；
技術特點：
? 立體化燃燒技術大幅降低NOx排放量和優化其他技術指標；
? 能最大限度地合理利用爐膛空間，有利于充分燃燒，降低未燃碳損失；
? 爐膛內溫度場更加均勻，并且溫度水平適中，能有效降低NOx的排放,同時使鍋爐水循環更加可靠；
? 上爐膛水平煙道溫度分配均勻，爐膛出口煙溫偏差只有普通四角燃燒的75%，保護高溫過熱器和再熱器；
? 燃燒器出口具有較大均等的空間,氣流不易受到水冷壁的影響造成貼墻,從而有利于防止水冷壁的結渣；
? 煤粉氣流受水冷壁水冷程度要大大小于角式切圓燃燒,從而強化煤粉氣流的著火特性、增加低負荷穩燃的能力；
? 著火點易于調節，煤種適應性強；

（2）墻式燃盡風系統
用        途：最大限度地降低NOx的排放量、最大限度地提高燃燒效率；
適用燃燒系統：正方形或準正方形的煤粉燃燒鍋爐（所有切園燃燒鍋爐和墻式燃燒鍋爐；
布 置 方 式：四面墻上（或角上）切圓（或?qū)_）布置；
原       理：布置在墻上（或角上），提高了燃盡風的穿透深度和擾動，在燃燒的后期提高風粉的混合速度，在降低NOx排放量的同時提高燃燒效率；

（3）同時水平、垂直方向擺動的二次風燃燒器
普通燃燒器的二次風只能單獨地水平擺動或垂直擺動，作用受限。
擺動用途：
在保證垂直擺動以滿足鍋爐調溫特性要求的同時，增加水平擺動來調整切圓燃燒鍋爐的燃燒火球位置以調節煙溫偏差，保證鍋爐的安全穩定運行；
適用系統：正方形或準正方形的煤粉燃燒鍋爐（所有切園燃燒鍋爐和部分墻式燃燒鍋爐）；

技術優點：避免了采用固定反切式二次風噴嘴調節煙溫偏差而帶來的不確定性和不可調節性，最大限度地提高鍋爐的煤種適應性

（4）水平濃淡煤粉燃燒器
原      理：利用百葉窗煤粉濃縮器，將一次風在水平方向分成濃度差異適當?shù)臐獾瓋晒桑?br /> 技 術 特 點：減少著火熱，縮短著火時間，提高火焰?zhèn)鞑ニ俣?，降低著火溫度，提高著火及低?fù)荷穩燃能力；
煤種適應性：褐煤、煙煤、貧煤、無煙煤；
作      用：降低氮氧化物排放量、提高燃燒效率、提高著火穩定性、防止水冷壁結焦和高溫腐蝕；
適 用 系  統：墻式和四角切向布置的直流燃燒；

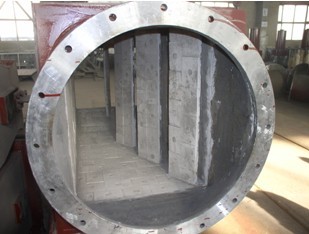

（5）百葉窗分離型濃淡煤粉燃燒器
原理：利用百葉窗煤粉濃縮器，將一次風分成濃度差異適當?shù)臐獾瓋晒桑?br /> 適用系統：切圓燃燒系統；
結構特點：形成獨立布置的濃煤粉噴嘴和淡煤粉噴嘴；
技術特點：煤粉的濃淡比可以根據不同的煤質在線調節，具有極強的煤種適應性；分離布置的濃、淡煤粉分配比例達到最大限度的低氮氧化物排放能力；

哈宜與三菱技術對比：煤粉管道的布置更加簡單、合理；分離效果更佳；

（6）新型WR濃淡煤粉燃燒器+偏置周界風+SOFA燃燒器（專利技術）
新型WR濃淡煤粉燃燒器是在原有WR煤粉燃燒的基礎上改進形成地，它保持了原有WR煤粉燃燒器的著火穩定的優點，同時借鑒了濃淡分離和濃相相對集中布置降低NOx的先進技術，形成了創新的新型煤粉濃淡燃燒系統。

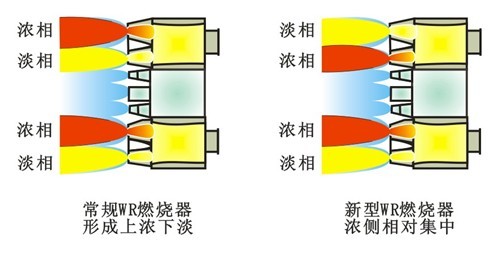

新 型WR濃淡煤粉燃燒系統避免了應用在四角切圓燃燒系統中WR燃燒器的局限性，不僅能夠通過導流板實現上淡下濃的濃淡分離技術，同時還可通過百葉窗形成上濃 下淡的濃淡分離技術，實現了兩項技術空間布置位置的完美結合。因此，該專利技術實現了爐膛內部真正的濃淡分離和濃相相對集中，達到爐內燃燒梯度分級要求， 實現最初的降低NOx和著火穩定性目的。

2. 新型WR濃淡煤粉燃燒器+偏置周界風+SOFA燃燒器的性能特點
(1)降低爐膛出口煙溫偏差和保證高溫受熱面壁溫不超溫；
(2)有效防止兩側墻水冷壁因?qū)崿F(xiàn)爐內空氣分級后導致的主燃區過量空氣系數降低而產生的結渣和高溫腐蝕問題；
(3)有效提高了鍋爐的煤種適應性；
(4)大幅度降低NOx排放量；
一次風氣流經百葉窗煤粉噴嘴體后，被分離成濃淡兩股氣流，濃相煤粉相對集中，使煤粉在還原性氣氛中燃燒，延長在還原性氣氛中的停留時間，可有效抑制NOx的形成。
? 濃相區域?yàn)榈脱踹€原性氣氛，有利于抑制燃料型NOx的形成；
? 拉大二次風同一次風混合點距離，通過調節風門擋板開度，可改變二次風分級燃燒的程度；
? 濃淡燃燒與二次風分級燃燒相結合，實現了最大限度地降低NOx排放量新型燃燒技術；
更重要的是在主燃燒器上部增設SOFA噴口，實現了爐內空氣分級燃燒，降低了主燃區過量空氣系數，使主燃區還原性氣氛進一步增強，可大幅度地降低煙氣中NOx排放量。
(5)降低未燃炭損失提高燃燒效率；

3. NOx排放量指標

煙煤     170～300mg/Nm3（O2=6％）。
褐煤     170～400mg/Nm3（O2=6％）。
貧煤     <600mg/Nm3（O2=6％）。
無煙煤   <800mg/Nm3（O2=6％）。
