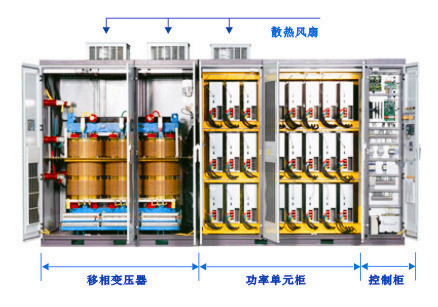

一、產品結構

1、隔離變壓器：

副邊多繞組輸出，為功率單元提供獨立的移相電源，可以大大改善網側的電流波形，降低設備對電網的諧波干擾。

2、功率單元柜

a)控制器：實現空間矢量的 PWM 控制，與單元間光纖通訊，完全電氣隔離。

b)工業計算機（可選單片機） : 參數設置、運行記錄、故障保存及通訊等功能

c)內置 PLC ：負責系統的數字和模擬信號處理，滿足不同應用場合的要求，如一臺變頻器控制多臺電機等。

d)功率單元：功率單元模塊化設計，可以互換，便于生產和維護。

e)觸摸屏： 12 英寸真彩 LCD 顯示，操作直觀方便。

3、旁路柜

  旁路柜開關可根據用戶工況及要求選用隔離刀閘、真空接觸器或兩者的組合方式。變頻器退出運行后，通過旁路柜將電機投入工頻電網運行，保證生產的連續性。

  一次回路有三中方式：無旁路柜、手動旁路柜、半自動旁路柜、自動旁路柜、帶隔離刀閘的自動旁路柜，根據用戶要求選用其中一種。

4、系統.變壓器冷卻風機：

采用德國 EBM 風機，風量大，壽命長。干式變壓器專用冷卻風機，前后各三臺。

二、產品功能特性

         NENGZHIXING系列高壓大容量變頻器是合康電氣集團自主研發和生產的高壓交流電機調速驅動裝置。變頻器采用先進的功率單元串聯疊波技術、空間矢量控制的正弦波 PWM 調制方法，新穎的全中文操作界面和高性能 IGBT 功率器件，具有以下特性：

△高質量電流輸入

• 輸入側隔離變壓器二次線圈經過移相，為每個功率單元提供獨立的電源，對 6 kV 而言相當于 30 脈沖（ 10 kV 為 54 脈沖， 3 kV 為 18 脈沖）不可控整流輸入，消除了大部分由單個功率單元所引起的諧波電流，極大抑制了網側諧波（尤其是低次諧波）的產生；

• 變頻器引起的電網諧波電壓和諧波含量滿足 IEEE Std519-1992 和 GB/T14549-93 《電能質量公用電網諧波》對諧波含量的最嚴格要求，無需安裝輸入濾波器，并保護周邊設備免受諧波干擾。正常調速范圍內功率因數大于 0.95 ，無需功率因數補償電容；

• 減少無功輸入，降低供電容量。

△完美的輸出性能

  單元串聯脈寬調制疊波輸出， 3kV 系列每相 3 個單元， 6kV 系列每相 5 個單元， 10kV 系列每相 9 個單元，大大削弱了輸出諧波含量，輸出波形幾近完美正弦波，與其它形式高壓大容量變頻器比較具有以下優點：

  ◇無需輸出濾波裝置

   ◇可以驅動普通高壓電動機，而不會增加電機升溫，降低電機容量

• ◇電機電纜無任何長度限制

• ◇保護電機絕緣不受 dv/dt 應力的損害

• ◇不會因?yàn)橹C波力矩而降低設備使用壽命

△ 靈活的控制方式

• 本地控制：通過柜門按鈕和觸摸屏直接控制，為主要控制方式

• 遠程 I/O 控制：通過變頻器內置 PLC 的 I/O 接口，與遠程開關量信號相連，實現遠程控制

• 上位控制：隔離 RS485 接口，采用標準 MODBUS 通訊規約，可與 DCS 等上位系統連接，優化協調控制。

△ AVR電壓自動調整功能

  變頻器根據電壓反饋，自動調節輸出電壓，使其不受電網電壓和負載變化的影響，保護電機免受因長期電壓過高而導致的絕緣損傷或磁密過高而引起的鐵芯過度發熱。

△ PID功能

        內置全數字 PID ，可根據用戶要求進行閉環控制，實現恒壓、恒流運行。 PID 參數在線可調。

△ 限流功能

  當變頻器輸出電流超過設定值，變頻器將自動限制電流輸出，避免變頻器在加減速過程中或因負載突然變化而引起的過流保護，最大限度減少停機次數。

△自診斷功能

   NENGZHIXING 變頻器具有完善的自的診斷能力，在線監控系統狀態。故障發生時，變頻器自動采取相應保護措施，并保存故障發生的時間、原因、故障點及故障時的運行參數，可幫助維護人員迅速找到故障原因，排除故障。

△瞬時停電跟蹤功能

  電網瞬時停電時，變頻器控制電機處于發電狀態，維持減速運轉，若電網恢復正常，變頻器立即回復至原運行狀態。維持時間與負載大小及慣量有關，風機負載典型值為 5s 。
