可拆板式換熱器為高效間壁式換熱設備，由若干金屬波紋板片交替排列，通過橡膠質密封墊片形成冷熱通道，實現全逆流換熱?？刹鸢迨綋Q熱器，易于清潔與維修更換，可拆板式換熱器是一種結構緊湊、換熱高效的換熱器，可拆板式換熱器普遍應用于石油化工、電力、造紙、冶金、燃料乙醇、余熱回收、區域供熱等各個行業，在這些工藝流程過程中充當加熱器、冷卻器，甚至可作為制冷系統中的蒸發器和冷凝器。



板式換熱器結構圖：



1.固定壓緊口

2.連接口
3.墊片
4.板片
5.活動壓緊板
6.下導管
7.上導管
8.夾緊螺栓
板片材質：

材料牌號1.4301（ AISI 304）
材料牌號1.4401（ AISI 316）
材料牌號1.4439（ AISI 317）
材料牌號1.4404（ AISI 316L）
材料牌號1.4462（ ASTM S32205、2205）
材料牌號1.4539（ AISI 904L）
材料牌號1.4529（AVESTA 254 SMO）
哈氏合金C-276， D-205
工業純鈦TA1-A（ ASTM B265 Gr.1）
鈦鈀合金Ti-Pd
密封墊:

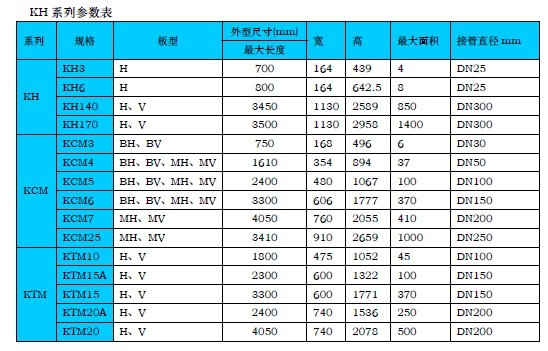

技術參數：
