四、節電原理

1.緩沖節電

         絕大部分工廠企業都裝有機械式電度表來反映電力使用情況。驅動電度表表盤的同時性力矩的大小，取決于電路中同時性的線電壓與線電流的大小，由于瞬變是突發式的過壓，它會導至作用于電度表盤上的同時性力矩突然發生變化，從而導致電表轉速加快，其結果導致電度表對一個系統總的用電量的過度計量，此種過度計量，最高幅度可達30%。通過GL—DN節電器的應用，將從兩個方面切斷瞬變對電表的階躍式?jīng)_擊：一是堵截外部的來路，二是切斷內部的回路。從而使電表的計量復歸正常，耗電多少，電表常規計量。

 2.降溫節電

        由于瞬變的影響，鐵芯材料過度的磁滯而使電流損失增加，結果使感性負載，尤其是電機的溫度上升，用電效率下降。GL—DN節電器的鉗位電壓在火線與零線間的鉗位值為275V，所有高于275V的電壓均被迅速抑制，從而抑制了過壓，使其對末端負載和整個系統的影響減少到最輕程度。

3.清潔節電

        瞬變對開關裝置、接觸元件、線包繞組、半導體元件等都有沖擊作用，使系統中所有用電裝置的用電效率下降，瞬變的長期沖擊導致開關裝置及其它接觸性器件上形成氧化性碳膜層。實驗證明，每1歐姆阻抗的氧化性碳膜層的存在，可使電機的效率損失13%。應用GL—DN節電器后，會使接觸器觸點表面已形成的氧化性碳膜層遂步自行脫落，舒緩阻滯，從而有效提高系統的用電效率。



4.提高功率因數和系統效率節電



■帶微處理器的節電專用模塊可有效提高設備運行功率因數

　　當用電設備以感性設備為主時則其電流波形滯后于電壓波形，導致運行功率因數偏低；GL—DN獨特的功率因數有源補償電路可動態跟蹤電流波形的變化，通過實時調節使得電流波形與電壓波形盡可能重疊，功率因數大大提升。GL—DN提升功率因數的原理如圖1所示。

圖1 GL—DN提升功率因數原理



■ 降低有功及無功損耗

我們知道，對于感性負荷而言，其總電流可分解成阻性電流IR和感性電流IL兩部分，阻性電流對應于有功電耗，感性電流對應于無功電耗。用公式表示如下：

 P = U·IR = U·Icos (1)        Q = U·IL = U·Isin (2)

通過GL-DN的控制，系統總的運行電流下降。也就是說，對應的阻性電流IR和感性電流IL均會相應減少，因此，有功電耗和無功電耗都有效降低。GL-DN對電流的作用原理如圖2所示

圖2 GL—DN對電流的作用原理



■ 有效提高電力品質，改善供電質量
GL—DN內置的瞬變過濾專用器件能對電網電路產生的瞬變、浪涌、尖峰等干擾雜波有效濾除；對電壓跌落、下陷、諧波等波形畸變有效矯正，從而有效提高電力品質，改善供電質量。GL—DN對波形畸變的改善如圖3所示。

圖3 GL—DN改善電力品質原理



■ 降低線路損耗，提高用電系統的安全性
    通過GL—DN的綜合作用，可有效提高系統的用電效率，降低運行電流，從而大大降低線路損耗。因此，使用GL—DN之后，線路發熱現象得到有效改善，用電系統的安全性有效提高。此外，系統的有效用電容量得以提升，可間接降低系統擴容的費用。

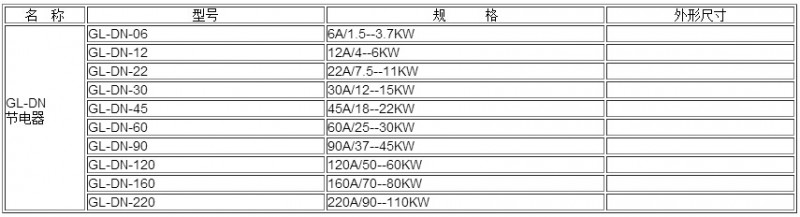

五、產品規格

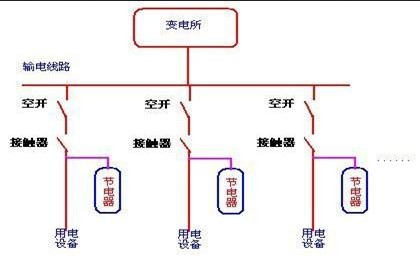

六、安裝示意圖



七、節電效果測試方法

1. GL—DN的節電規律具有隨著時間延長由低到高的特點。

2.節電效果檢驗：

進行檢測應滿足下列條件：

生產品種、規格一致的同一產品。

同一系統作比較。

單位產量的耗電量相同時間段作對比。

3.測試方法：

3.1短時段測試

在未安裝GL—DN之前，用測試儀測量系統運行的電流、功率因素。

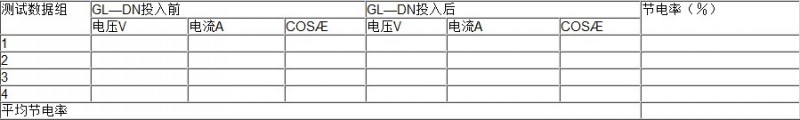

安裝后在同等狀況、同一測試點，用測試儀測量電流、功率因素，也可由節電器側面的（節電――旁路）選擇開關進行節電測試對比。測試表如下：



3.2長時段測試

未安裝節電器前，先對系統的生產和電耗情況進行詳細統計，包括每天設備運行時間、產品種類、產量、系統總耗量，連續測試1－2周。

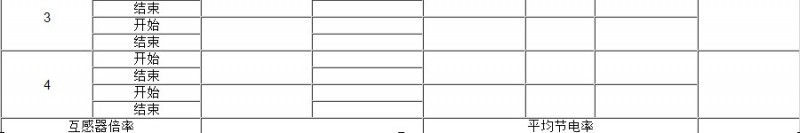

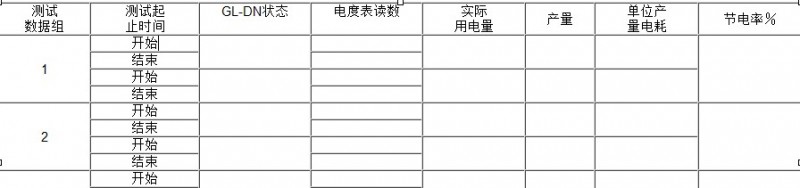

對系統進行安裝布控后，通電試運行1－2天，確認系統運行完全正常。然后按未安裝節電器的測試方法進行記錄統計，連續測試2－8周。見下表：







根據測試結果，進行計算，算出節電率：P

P--節電率

A1—安裝GL—DN之前的產品單位產量（時間）電耗。

A2—安裝GL—DN之后的產品單位產量（時間）電耗。

如在同一系統中同時生產不同的產品，應在分別計算每種產品的單耗和節電率的基礎上，再計算出平均節電率
八、使用GL—DN節電器前需要了解的情況

1.了解主要設備類型和用途
2.了解各低壓配電所的情況，如變壓器的臺數，每臺變壓器的容量，畫出低壓配電示意圖；了解各車間（或樓層）分配電柜的實際負荷的基本情況，如各車間（或樓層）總配電開關下的實際電壓、電流，實測設備全部開啟時的電壓、電流、功率因數。
3.了解主要用電設備的名稱、功率、實際運行時的電壓、電流、功率因數等。
3.了解電費單價及每天工作的時間和每月工作時間。
詳細了解以上情況后請?zhí)顚憽禛L-DN多功能節電器應用調查表》  dcb(1).rar
，然后根據調查表的數據參考下述條件判斷是否適合安裝GL—DN節電器和安裝后大約的節電效果。

GL—DN節電率的高低主要取決于設備新舊程度、設備類型以及供電質量等因素。一般來說頻繁啟動的系統、設備老化的系統、負載輕或功率因數低的系統節電率較高，平均綜合節電可達8~20%。反之節電率會低一些，但一般可達5~15%。需要注意GL—DN節電規律具有隨著時間延長由低到高的特點，故需參照“長時段測試”的方法多測試幾個周期方可以獲得較好的效果。
