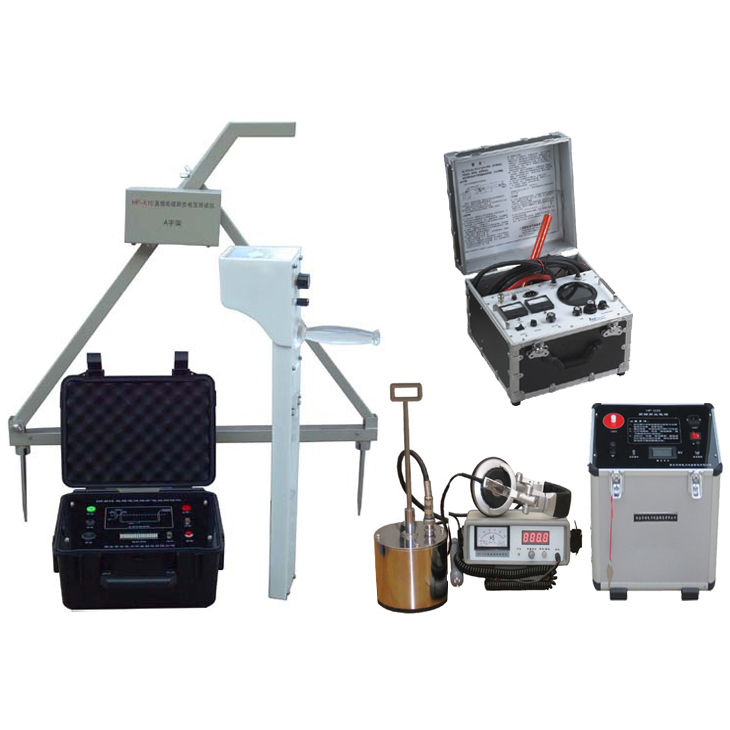

HP-L10型產品是我公司多年根據全國各地路燈用戶的特殊使用場合以及獨特的敷設條件而配置的一款全套測試裝置，該套裝置包含路徑查找部分，測距部分，精確定位部分，根據電纜的敷設情況以及故障點的性質來進行不同測試方式的選擇，由于路燈電纜一般都為分段性的，當路燈電纜出現故障時，利用該設備能初步判斷那段路燈段為故障電纜，若為直埋低壓電纜的開放性故障，就能利用跨步電壓部分快速的定位故障點，如果為穿管或者硬化地面的封閉性故障則可以利用測距部分測試故障距離，定位部分精確確認故障點位置，通過這三部分的相互補充、相互驗證、有效組合就能滿足不同用戶，不同敷設條件下路燈電纜故障的測試，該套裝置設計合理、功能完善、輕便實用、操作簡單，尤其是定位部分，利用高壓變頻技術，開發的輕型一體化HP-G20電源裝置，打破了以往設備繁多、接線繁瑣的格局，通過該套裝置的有效組合徹底解決了長期以來路燈電纜的局限性頭痛問題，能夠完成路燈電纜的所有故障的測試工作，也明確了長時間大家誤認為跨步電壓法或低壓電纜故障測試儀是萬能的路燈電纜故障測試儀的誤區，給路燈的維護人員減少工作量，輕松完成日常維護工作。
第一部分測試儀技術指標：
HP-A21電纜故障測試儀技術參數：
1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
3、可測量長度已知的任何電纜中電波傳播的速度。
顯示方式：8.4英寸工業級液晶屏（XP操作平臺） 存儲方式：固定移動兩方式4G/2G
測試方法：低壓脈沖法、沖閃電流法、直閃電流法 操作方式：觸摸屏、筆操作
測試距離：不小于40km 最短測試距離（盲區）：5-10米
精確定點誤差：±0.2m 測試誤差：系統誤差小于±1%
分辨率：V/fm；V為傳波速度m/μs；軟件游標0.15米?！?nbsp;
儀器采樣頻率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自適應脈寬）
電源與功耗： AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W
待機時間：可連續使用4小時左右。
第二部分主要性能指標：
（一）HP-G20低壓一體化電源技術參數：
輸出電壓：＜20KV 顯示電壓誤差值：＜±2%
放電頻率：＜3-4μs/4µF 最小放電周期：3.2S
內置電容：4µF/20KV 最大功率： ＜1.5KVA
沖擊能量：最大2450J
重 量：11Ｋg
（二）HP-C10同步定點儀技術參數：
1．?dāng)?shù)顯距離：最大500米，最小0.1米。
2．粗測誤差小于10%，定點誤差為零。
3．電磁通道增益>110dB (30萬倍)。
4．電磁通道接收機靈敏度<5μV。
5．聲音通道音頻放大器增益<120dB (信噪比4:1時100萬倍)。
6．50Hz工頻抑制度>40dB (100倍)。
7．聲電同步顯示監聽：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下,重復計數一次，并顯示故障距離或滿亮 (500.0米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。
8．聲波傳感器探頭換成15KHz電磁傳感探頭時，可作電纜路徑和電纜埋設深度的精確探測。
9．電源：6V免維護電瓶 1.2AH。
10．功耗： <120mA (0.7W)
11．工作環境： 濕度80% 溫度 -10℃—50℃
第三部分技術指標：
HP-K10跨步電壓測試儀技術參數：
本儀器由以下三部分組成：
發 射 機：自動測試故障電纜的對地阻抗，向被測低壓電纜發送測試信號。
路徑接收機：垂直在電纜上方附近接收信號，探測低壓電纜路徑、埋深。
絕緣接收機（A字架）：探測故障電纜的對地絕緣故障及精確定位。
技術指標：
1.探測電纜長度： < 15Km 2.測試深度： ≤ 3m
3.路徑誤差： < 5cm 4.定位誤差： < 5cm
5.感應故障點距離： ≤ 30m 6.故障阻值范圍：≤6MΩ
7.主機尺寸：270×210×150mm 8.A字架：錐間距63mm
9.接收機：260mm高人體垂直設計。 10.整套儀器重量：10kg
