■ 概述
|
ZKN-40.5中置式鎧裝開關設備是我公司自行研制開發的一種新型智能型、小型化、中置式結構的金屬鎧裝開關設備，適用于三相交流50Hz電力系統，用于接受和分配電能，并對電路進行控制，保護及檢測。
該開關設備可配置VED4-40.5 固封極柱中置式真空斷路器、VEP型斷路器,二次回路配置先進可靠的控制保護單元。該產品內部采用先進的APG環氧澆鑄觸頭盒及套管、可靠的硫化絕緣管型母線，具有全絕緣設計，良好的電場分布。是技術先進、性能穩定、結構合理、使用方便、安全可靠的小型化配電設備。
|

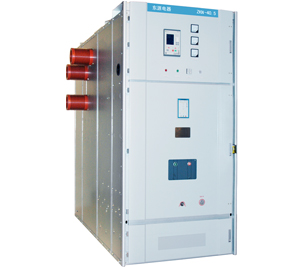

ZKN-40.5中置式鎧裝開關設備
|
■ 正常使用條件
1、環境溫度：上限+40℃，下限-35℃（允許在-45℃時儲運）；
2、海拔高度：不超過1000m（高原型3000m）,當海拔超過1000m時，應特別提出；
3、相對濕度：日平均值不大于95%，月平均值不大于90%；
4、地震度不超過8級；
5、安裝在無火災、無爆炸危險、無嚴重污穢、無化學腐蝕氣體及劇烈震動的場所。
有特殊使用條件時請與本公司協商。
為防止凝露現象，開關柜內設有板式加熱器，當開關設備處于備用和運行狀態下，用戶應保證加熱器全天候投入使用。
■ 技術參數
|
序號
|
名 稱
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
40.5
|
|
2
|
額定頻率
|
Hz
|
50
|
|
3
|
額定絕緣水平
|
1min工頻耐受電壓(對地、相間/斷口）
|
kV
|
95/118
|
|
雷電沖擊耐受電壓(對地、相間/斷口）
|
kV
|
185/215
|
|
4
|
額定電流
|
A
|
630、1250、1600、2000、2500
|
|
5
|
額定短路開斷電流
|
kA
|
25、31.5
|
|
6
|
額定短路開斷電流（峰值）
|
kA
|
63、80
|
|
7
|
額定短路關合電流
|
kA
|
25、31.5
|
|
8
|
額定峰值耐受電流
|
kA
|
63、80
|
|
9
|
輔助控制回路額定電壓
|
V
|
AC或DC 110/220
|
|
10
|
防護等級
|
|
IP4X（斷路器門打開或隔室內為IP2X）
|
■ 技術關鍵點
●采用一體化立體結構設計，產品外形美觀。
●采用中置式的結構設計，既避免了變電站安裝地坪對電聯接的不利影響，又不失維護時移動的方便。中置式的設計大大減小與可移開式斷路器配合時動靜觸頭之間的電動排斥力的力臂，增強一次導電回路可移動電聯接的動熱穩定性。
●配裝高性能的VED4-40.5固封極柱中置式真空斷路器小車，采用底盤推進，實現了40.5kV開關設備真正意義上的中置式。
●采用AGP工藝的復合絕緣結構及環氧硫化工藝的絕緣母線，采用新型帶相間絕緣隔板的觸頭盒及電流互感器，帶電部件全絕緣密封，采用硫化管型母線，進一步改善了柜內電場分布，絕緣強度高。
●高可靠性、全機械閉鎖。

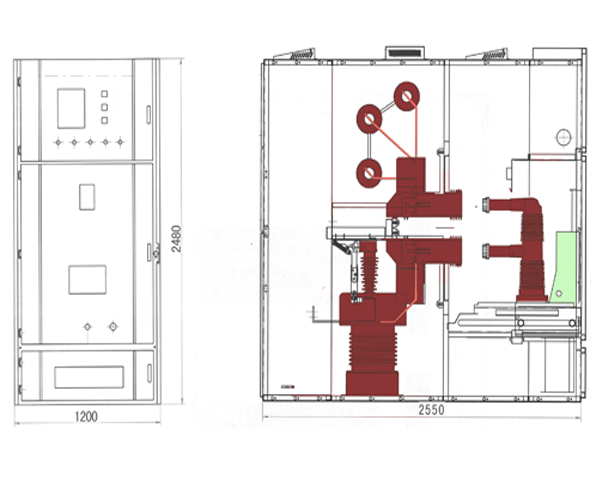

■ 外形結構示意圖
|
??
??
??
?
