■ 概述
|

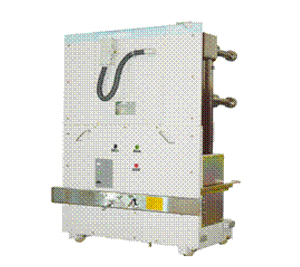

ZN82-40.5/M永磁式戶內高壓真空斷路器是我公司生產的新一代真空斷路器。該斷路器具有結構精巧、開斷短路電流能力大、絕緣強度高、截流值小、觸頭燒損小、接觸電阻小、密封性能好、可靠性高、壽命長等特點,適用于發電廠、變電所等配電系統的控制或保護，尤其適用于開斷重要負荷及頻繁操作的場所。
本斷路器配置具有領先水平的雙穩態永磁操動機構已獲國家專利，專利號為ZL 02 2 20789.9，可以交、直流電動操作，也可手動操作。
■ 使用環境條件
1、海拔高度:不超過1000m;
2、環境溫度:最高+40℃,最低-35℃;
3、相對濕度:日平均不大于95%,月平均不大于90%;
4、地震烈度:低于8度;
5、安裝在無火災、爆炸危險，無化學腐蝕性氣體及劇烈振動的場所。
|
|
■ 技術參數
|
序號
|
項目名稱
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
40.5
|
|
2
|
額定電流
|
A
|
1250、1600、2000、2500
|
|
3
|
額定頻率
|
Hz
|
50
|
|
4
|
額定短路開斷電流
|
kA
|
25、31.5
|
|
5
|
額定短路關合電流（峰值）
|
kA
|
63、80
|
|
6
|
額定短時耐受電流（4s）
|
kA
|
25、31.5
|
|
7
|
額定峰值耐受電流
|
kA
|
63、80
|
|
8
|
絕緣水平
|
1min工頻耐壓（對地/斷口）
|
kV
|
95/118
|
|
雷電沖擊耐壓(峰值)（對地/斷口）
|
185/215
|
|
9
|
額定短路電流開斷次數
|
次
|
30
|
|
10
|
機械壽命
|
次
|
100000
|
■ 技術關鍵點
● 配置雙穩態永磁操動機構，克服了傳統電磁機構和彈簧機構的固有弊端，實現了機構操作特性與真空滅弧特性最完美的配合，取消了傳統機構中易損的儲能、鎖扣機械裝置，具有零部件數量少、操作程序簡單、壽命長、可靠性高,可實現免維護。
● 大爬距比的新型設計,爬電比距達到了2.0cm/kV以上,完全滿足了戶內運行要求。
● 采用性能優良的西門子公司生產配套的真空滅弧室,具有截流值平均為4A以下、開斷短路電流能力強、機械壽命長，觸頭燒損小等特點。

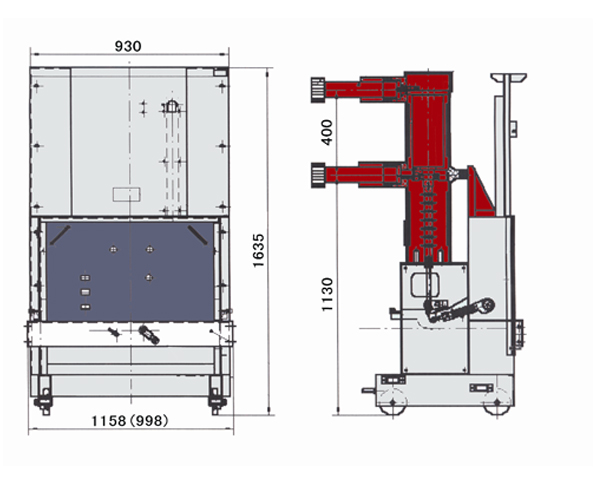

■ 產品外形及尺寸
注：括號內參數配1200開關柜；括號外參數配1400開關柜；相距為300。
ZN82-40.5/M戶內永磁高壓真空斷路器結構外形結構圖
|
