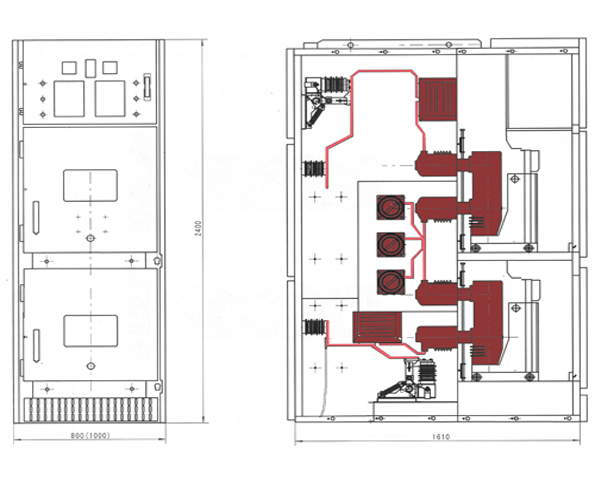

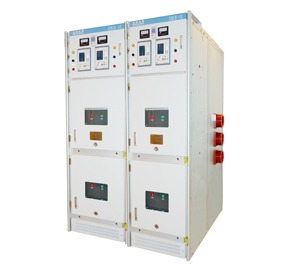

ZZKⅡ-12系列智能型雙層式開關設備是我公司自行研制開發的一代新產品。系三相交流50Hz的單母線分段系統的成套設備，作為接受和分配3-12kV系統的電能和對電路實行自動控制、監測及事件記錄。廣泛應用于電力系統各類變電所以及發電廠、工礦企事業高壓配電作出線柜使用。該系列雙層式開關柜可配用彈簧機構的VS1-12真空斷路器，也可配用永磁機構的VS1-12/M型真空斷路器，還可配用VED4-12真空斷路器，具有結構設計合理、保護性能好、分斷能力強、動熱穩定性好、互換性強、使用維護安全方便等優點。

■　正常使用條件

1、環境溫度：上限+40℃，下限-35℃（允許在-45℃時儲運）；
2、海拔高度：不超過1000m；
3、相對濕度：日平均值95%及以下，月平均值90%及以下；
4、地震烈度：不超過8級；
5、無火災、無爆炸危險、無嚴重污穢、無化學腐蝕氣體及劇烈震動的場所。

注：凡超出上述要求范圍的，由用戶與制造廠協商確定。針對特殊場所，如地下變電所、無人守值變電所等運行不良的情況下，室內應增加恒溫降溫除濕設備，改善產品運行使用條件，確保設備安全可靠的運行。

序號

項目名稱

單位

參數

1

額定電壓

kV

12

2

額定電流

A

1250、1600、2000、2500、3150

3

額定頻率

Hz

50

4

額定短時耐受電流（4s）

kA

20、25、31.5、40

5

額定峰值耐受電流

kA

50、63、80、100

6

絕緣水平

1min工頻耐壓

kV

42

雷電沖擊耐壓(峰值)

75

7

防護等級

IP4X
