紫外C消毒排架
      新大陸NLQ系列開放式紫外C污水消毒系統采用模塊化設計，每個排架由一個不銹鋼燈架組成。由紫外C排架組成紫外C模塊組，而整個紫外C消毒系統由若干紫外C模塊組組成，便于安裝、運行及維護。

進口紫外C燈管
      新大陸紫外消毒系統采用的紫外C燈管為國外原裝進口，為世界頂級的低壓高強紫外燈管品牌。單只燈管功率為155W-320W，有效紫外輸出達到40%以上，燈管額定壽命大于12000小時。

進口石英玻璃套管
      新大陸石英玻璃套管均采用國際熔融石英燈管套管標準，以含低OH成分的耐高溫材料制造，具有純高度、高透射率（≥90%）等優點。該石英套管適用于汞燈及其它石英材料燈管。在新大陸NLQ系列開放式紫外消毒系統中，將紫外燈管多重密封于高透射率的石英玻璃套管中，并在內部接線，外壁使用防水材料，保證紫外燈管之間處于絕緣狀態，防護等級達到IP68。

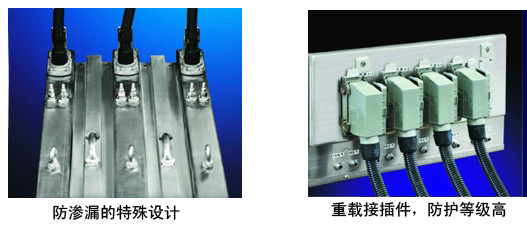

模塊電纜聯接系統
      新大陸紫外C模塊的電纜引出線密封于紫外燈架上，防護等級可達IP65以上，該結構能有效防止水汽侵入紫外燈密封座內；經特殊設計的接頭密封裝置更可以防止模塊在泡水情況下出現的滲漏現象，保證模塊即使在被水浸沒工況下仍可以正常工作。聯接就地電控柜一端為重載接插件形式，裝卸簡單，防護等級高，在清洗或維護單個模塊時不影響其他模塊使用。

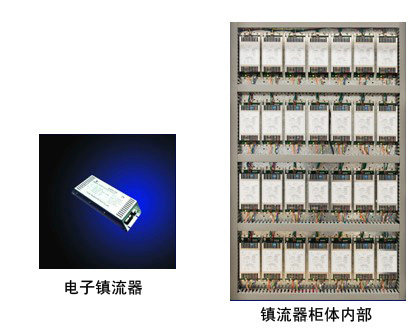

電子鎮流器模塊
      新大陸NLQ系列的另一優勢是電子鎮流器穩定性和散熱效果好，功率因素0.99以上，由微處理控制，輸出功率為（50%-100%）無級可調。新大陸鎮流器根據用戶的需求設計制作成機柜式的安裝方式，已通過CE認證和UL認證。

機柜式安裝特點：
      電子鎮流器安裝于獨立的鎮流器柜中，防止塵埃進入和電子元件的損壞，柜內設有冷卻系統。室內柜體材質采用碳鋼噴塑，室外柜體材質采用304不銹鋼。
      電子鎮流器模塊與電源接線電箱相連。電源接線電箱接受中央控制柜輸送給每個紫外C消毒模塊的電源，并且將紫外C消毒模塊內光強探頭檢測信號傳輸至中央控制柜。

設計優點：
      鎮流器置于水渠上方柜中與下方放置的設計，兩者比較，上方設計避免長期運行和維修后鎮流器密封損壞而帶來的水汽侵入。
在北方的寒冬和南方的酷暑等惡劣環境中，為運行維護人員的維修、保養提供了較舒適的環境。

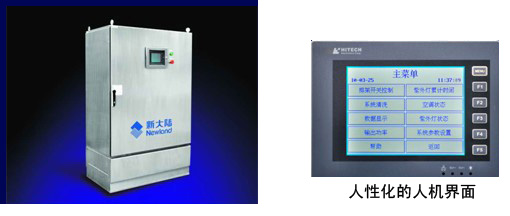

自動控制中心
人機界面（HCI）電控系統
      新大陸NLQ系列控制系統采用三相平衡設計，它可有效避免電源傳輸線路系統中因三相失衡而導致的不安全因素。電控系統全程通過人機界面（HCI）實現所有參數的監測及控制，包括開、關機紫外燈管狀態監測，紫外光強監測、燈管光強自動控制、燈管運行計時、水溫監測以及紫外C透射率監測，以利于操作者監控紫外消毒系統的運行。
      新大陸環?？聘鶕?jù)用戶需要，選擇適合的PLC品牌及接口，兼容性強。標準配置為西門子產品。

遠程系統監控中心
      新大陸NLQ系列紫外C消毒系統監控中心可置于污水處理廠的監控及數據采集中心或是監控人員的桌面。它配置一個計算機操作系統，使用新大陸NLQ污水消毒系統圖形用戶界面監控軟件。該圖形用戶界面顯示紫外消毒的最新信息，并配備“幫助”菜單，以方便用戶使用。PLC選用德國西門子產品。
      系統控制中心還可提供大多數紫外監控功能，進行遠程監測和控制，實現所有現場HCI的功能以及長期數據存儲功能。用戶可將RS-232串口與系統控制中心相連接，以獲取紫外消毒系統狀態的最新分析數據。有液晶顯示屏以及高分辨率圖形顯示儀供用戶自行選擇，其中任何一種都有附有簡易鍵盤及菜單界面。清洗頻率可調節，遠程手動或自動清洗控制可以通過操作界面及遠程控制實現。控制系統的操作接口為完全兼容于可編程序控制系統的商業常用合法軟件并配液晶屏幕。該系統提供繪圖功能及操作菜單。密碼可在不中斷操作程序的情況下更改。具備紫外光調控、監控以及警報等功能。
      以上所有數據都可通過異步通訊方式傳輸?shù)较到y(tǒng)控制中心并被迅速處理。系統控制中心還具有其它功能，其軟件可進行版本升級。

報警系統
      在故障發生時，該報警裝置可通過聲音、光線、圖視燈方式向用戶指出何種故障及故障位置，對紫外燈管故障可指明到任何一只燈管回路。

紫外探頭
      紫外探頭安裝水下，其外殼采用316L不銹鋼制造，每組紫外消毒模塊配備一個紫外探頭，以傳輸紫外光強數據。紫外探頭可監測由于污水透射率變化以及燈管壽命老化而造成的紫外輸出強度的變化。

自動清洗系統
      污水紫外消毒的效果經常受到燈管表面結垢的巨大影響，使紫外強度大幅度下降。
      新大陸NLQ系列自動清洗系統采用自有專利技術，可以在任意設定的時間段內，在不影響工況的情況下對燈管表面進行在線自動清洗。機械自動清洗系統在整個清洗過程中保證被清洗燈管和模塊照常工作。

自動清洗動力系統
      新大陸NLQ系列自動清洗系統采用壓縮空氣進行驅動。

該方式優點：
      采用壓縮空氣進行驅動較其他方式更可靠、清潔、環保。
      可避免對消毒模塊在石英套管清洗時人工干預而中斷正常消毒。

水位控制系統
      新大陸NLQ系列水位控制系統主要采用如下三種方式，也可根據用戶的不同要求進行設計。

無動力溢流堰
該方式優點：
      為減少二沉池出水至排放口水頭損失，采用無動力頂部溢流式溢流堰，安裝在消毒水渠末端。紫外線消毒裝置前進水位與紫外消毒裝置出水后水位的水頭損失不大于300mm。
      此溢流堰為薄壁堰形式，在零流量至峰值流量下的過堰出流長度需保證維持水位在0-50mm范圍內變化，并在此變化范圍內保持燈管全部被淹沒，保證消毒效果。
      紫外線消毒裝置前進水水位與紫外消毒裝置出水后水位自動水頭損失不大于300mm（最高水位為洪水水位時，水位差也必須保證不小于200mm）。
      在污水排放零流量，依然能保證燈管淹沒在水中，避免光線外泄和燈管干燒，系統運行更可靠。

無動力拍門
      安放在消毒水渠末端。
      維持一個最低水位及最小水位變化，在此變化范圍內保持燈管淹沒。
      材質采用304不銹鋼。
      低水位傳感器：系統包括一個低水位傳感器，當水渠中的水位低于正常的水位時，能自動把燈管熄滅，保證可靠運行，投資少

電動堰門
      由液位控制器通過控制中心對電動堰門實現自動控制水位
該方式優點：
      易于控制水量變化較大的紫外消毒系統；
      占地小，適合大水量紫外消毒系統

輔助設備---設備維護吊車
      新大陸NLQ系列采用模塊化設計，安裝、維護均可用吊車吊離水面，維護或檢修時無須中斷整個系統（甚至其他消毒模塊）的運行。同時，即使一個消毒模塊出現故障也不會影響別的消毒模塊的運行，只需將發生故障的消毒模塊維修或更換，系統又可正常運轉。
      注意：定期清洗有利于保障紫外消毒系統的消毒效率。系統運行時，某些雜物（例如藻類、塑料制品等）可以輕而易舉地被水沖刷掉。

紫外C污水消毒系統特點
      新大陸NLQ系列開放式污水消毒系統采用先進的紫外C消毒技術，以特殊的工藝設計；高效率、高強度、長壽命的紫外C燈管；性能可靠的電子鎮流器以及電控系統為基礎，利用紫外線C波段（T254NM）紫外光對細菌、病毒等致病微生物具有的高效、光譜舍滅能力，達到水凈化和消毒的目的。
      在系統設計上，新大陸環保設計人員充分考慮到紫外C燈管在壽命期內輸出強度的衰減和石英套管表面的結垢致使劑量減弱從而降低殺菌效率，因此，設計消毒系統時均留有較大的余量，即使燈管的輸出強度下降到額定值的80%，整個系統仍然可以正常運行，達到消毒指標。
      新大陸NLQ系列以其獨特的優越性在水消毒（特別是大水量污水消毒及回用水消毒）領域得到越來越廣泛的應用。新大陸環保的工程師及消毒技術專家致力于新大陸NLQ系列產品性能及穩定性的提高，該系列產品在未來的性能增強時易于集成在現有的系統中。

系統突出優點
      ◆ 系統結構：設計合理，獲得多項專利技術（包括紫外C消毒模塊、燈管密封結構、自動清洗           結構等）。
      ◆ 電子鎮流器：穩定性能好，散熱效果好，模塊化設計，易于更換。
      ◆ 控制中心：帶人機界面的PLC，可采用多種通訊方式，兼容性好。
      ◆ 監測系統：可進行紫外光強監測，自動控制系統的應用使設備維修、維護費用大大降低。
      ◆ 水位控制系統：可根據實際需求選擇多種水位控制方式，設計工藝更靈活。
      ◆ 自動清洗系統：先進高效，可完全免除人工清洗燈管的不便，不會造成二次污染。
      ◆ 紫外C燈管：壽命長，老化慢，預期使用壽命12000-20000小時，消毒性能有保障。
      ◆ 設備材質：選材優良，接觸污水部分均采用316L不銹鋼材質。
      ◆ 系統性能：大量工程經驗與數據庫確保系統性能的匹配性，高綜合效率使電耗及運行成本減           少，系統維護的勞工強度更低。
      ◆ 系統體積：系統小巧緊湊，占地少，易于安裝和舊工程的更新改造。

大水量系統應用優勢
      ◆ 運行安全：無化學消毒劑劇毒、易燃、易爆的缺點。
      ◆ 安裝方便：采用模塊化設計，適合復雜的現場條件。
      ◆ 操作簡便：只需接通電源，系統即可24小時連續運行。
      ◆ 運維費用低：紫外消毒系統總運行費用僅為1.2分/噸水。
      ◆ 無二次污染：不產生化學消毒方法帶來的副產物，對水體、環境和操作人員不產生危害。

新大陸環保服務突出優勢
      新大陸環保的專業技術人員為用戶提供紫外C污水消毒系統及土建工程的設計和設備制造、安裝，并提供全方位的售后保障。用戶的需求將由專業人士處理，其優質的服務及24小時咨詢熱線將保證用戶所購買的系統隨時處于最佳狀態，提供本地化貼身服務，迅速更換零配件。
