型號 5SJ63
產品系列 5SJ
極數 3P
殼架電流 63(A)
脫扣器額定電流 10A
脫扣方式 過電流脫扣器
額定電壓 380(V)
結構類型 塑殼式斷路器
技術參數
1、電氣參數
用于直流:最高至60V DC(單極);120V DC(兩極);直流分?jǐn)嗄芰?KA

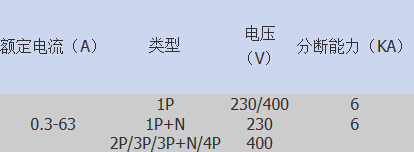

用于交流:最大工作電壓至440V AC;交流分?jǐn)嗄芰Γ↖EC 60898)如下:
沖擊耐受電壓:6KV
2、限流等級:3
3、隔離功能
4、機械電氣壽命20,000次
5、環境
使用環境溫度:-25℃至+45℃
抗?jié)駸嵝裕?類(溫度55℃時,相對濕度95%)
6、接線
壓板提升式接線端子
端子接線能力:適用于25mm2及以下的線纜及匯流排
7、安裝
模塊化結構,可方便地安裝在DIN標準導軌
C型曲線
保護常規負載和配電線纜
電氣參數
額定電流:0.3-63A
脫扣特性:瞬間脫扣范圍(5-10)ln
D型曲線
保護啟動電流大的沖擊性負荷(如電動機,變壓器等)
電氣參數
額定電流:0.3-63A
脫扣特性:瞬間脫扣范圍(10-20)ln
